Procedimiento de ajuste del tamaño personalizado al escanear un original completo

Esta sección explica cómo especificar un tamaño personalizado de escaneo del área completa de un original.

Para mostrar la pantalla de ajustes de tamaño personalizado, en la pantalla inicial del escáner, pulse [Ajustes de escaneo] > [Tamaño escaneo] > [Tam. person.].

El original de tamaño personalizado siguiente se utiliza para explicar el método para especificar ajustes de escaneo en la pantalla de ajustes de tamaño personalizado.

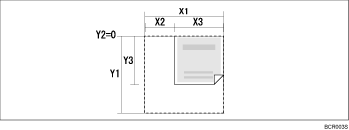

Original de tamaño personalizado que se va a escanear

Ilustración de original de tamaño personalizado

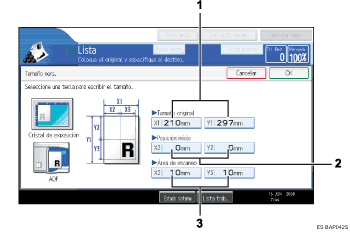

Ajustes de escaneo en la pantalla de ajustes de tamaño personalizado

Ilustración de leyenda numerada de la pantalla del panel de operaciones

Tamaño original (X1 e Y1)
Especifique la longitud y anchura del original.
Introduzca el ancho y longitud reales en [X1] e [Y1] respectivamente y, a continuación, pulse la tecla [].
Posición inicio (X2 e Y2)
Ajuste la posición inicial a 0 mm (0 pulgadas).
Introduzca "0" en [X2] y [Y2] y, continuación, pulse la tecla [].
Área de escaneo (X3 e Y3)
Ajuste los mismos valores que para Tamaño original (X1, Y1).
Introduzca los mismos valores en [X3] y [Y3] que en tamaño original (X1 e Y1 respectivamente) y, a continuación, pulse la tecla [].

Para X1 e Y1, puede especificar 140 mm (5,5 pulgadas) o más.
Para escanear un original que sea más pequeño de 140 mm (5,5 pulgadas), configure los ajustes como si estuviera escaneando un original que fuera mayor de 140 mm (5,5 pulgadas). Por ejemplo: para escanear una etiqueta de CD en el cristal de exposición, especifique X1X3 e Y1Y3 basándose en el cuadro siguiente. Si desea más información sobre procedimientos de escaneo, consulte "Procedimiento de ajuste de un tamaño personalizado al escanear parte de un original".
