A vezeték nélküli LAN interfészkártya telepítése
A művelet megkezdése előtt a megfelelő földelés érdekében fogjon meg egy fémtárgyat a statikus elektromosság kisütéséhez. A statikus elektromosság kárt tehet a kártyában.
A kártyát ne tegye ki káros fizikai behatásoknak.
Amikor az SDRAM modult, a merevlemezt és a vezeték nélküli LAN interfészkártyát együtt telepíti, a telepítést a következő sorrendben végezze: SDRAM modul, merevlemez, vezeték nélküli LAN interfészkártya. Ha a vezeték nélküli LAN interfészkártya már telepítve van, távolítsa el a merevlemez telepítése előtt.

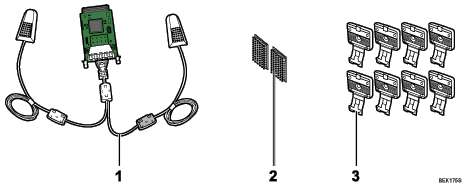

Ellenőrizze a csomag tartalmát.
Vezeték nélküli LAN interfészkártya
Két tépőzáras rögzítő
Nyolc kábelszorító
Kapcsolja ki a nyomtatót, és válassza le a hálózati tápkábelt.
Lazítsa meg a két csavart, majd távolítsa el a foglalat fedelét.
Az eltávolított fedélre nem lesz szükség.
Teljesen csúsztassa be az interfészkártyát.
Ellenőrizze, hogy az interfészkártya stabilan kapcsolódik-e a vezérlőkártyához.
Az interfészkártya rögzítéséhez húzza meg a két csavart.
Távolítsa el a védőpapírt a tépőzáras rögzítőkről, és helyezze el őket a nyomtató hálapjának felső részén, egymástól a lehető legtávolabb.
Ügyeljen arra, hogy a tépőzáras rögzítőket ne helyezze a nyomtató készüléktestén lévő semmilyen csavarfuratra vagy illesztésre.
Távolítsa el a védőpapírt az antennákról, majd csatlakoztassa az antennákat álló helyzetben a tépőzáras rögzítőkhöz. Csatlakoztassa a nyomtató hátlapjának jobb oldalán lévő fekete ferritmagból érkező antennát.
: Az antenna tetejének legalább 4 cm-rel (1,6 hüvelyk) túl kell nyúlnia a nyomtató teste fölé.
Távolítsa el a védőpapírt négy kábelszorítóról, és ragassza a kábelszorítókat egyenletesen elosztva a nyomtató hátlapján lévő homorú terület fölé.
A többi kábelszorító tartalékként szolgál.
A négy kábelszorító segítségével rögzítse a kábeleket. A jobb oldalon hurkolja meg az antennakábelt az ábrán látható módon.
: A huroknak legalább 1 cm (0,4 hüvelyk) átmérőjűnek kell lennie.
Csatlakoztassa a tápkábelt, majd kapcsolja be a nyomtatót.
Nyomtassa ki a konfigurációs oldalt, és ellenőrizze, hogy az egységet helyesen csatlakoztatta-e.
A konfigurációs oldal kinyomtatásával győződjön meg arról, hogy a kártyát megfelelően telepítette. Ha megfelelően telepítette, a "Vezeték nélküli LAN" megjelenik az "Eszközcsatlakozás" részben a konfigurációs oldalon.
Ha a kártya telepítése nem megfelelő, ismételje meg a műveletet a 2 lépéstől. Ha a kártya az ismételt próbálkozással sem telepíthető helyesen, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel.
A konfigurációs oldal nyomtatásával kapcsolatban további tudnivalókat lásd Gyors telepítési útmutató.
Ha ki kell nyitnia a kábelszorítót, fogja meg a kábelszorítón lévő fület, emelje kissé felfele, majd meghúzva nyissa ki.
A kártya használata előtt konfigurálnia kell a beállításokat a nyomtató vezérlőpaneljén. A további részleteket lásd "A vezeték nélküli LAN konfigurálása" címszó alatt.
