A Gigabit Ethernet kártya telepítése
A művelet megkezdése előtt a megfelelő földelés érdekében fogjon meg egy fémtárgyat a statikus elektromosság kisütéséhez. A statikus elektromosság kárt tehet a kártyában.
A kártyát ne tegye ki káros fizikai behatásoknak.
A nyomtató Ethernet és USB portjai nem hozzáférhetők, amikor a Gigabit Ethernet kártya van csatlakoztatva a nyomtatóhoz. Ezek helyett használja a Gigabit Ethernet kártya Ethernet és USB portjait.

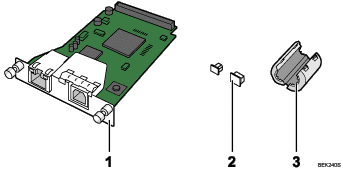

Ellenőrizze a csomag tartalmát.
Gigabit Ethernet kártya
Védőkupakok (egy-egy az Ethernet porthoz és az USB porthoz)
Mágnesmag
Az Ethernet kábelnek a kártyához való csatlakoztatásához használja a mellékelt ferritgyűrűt.
Kapcsolja ki a nyomtatót, és válassza le a hálózati tápkábelt.
Húzza ki a kábeleket a nyomtató Ethernet portjából és USB portjából, és fedje le a portokat a védőkupakjukkal.
Lazítsa meg a két csavart, majd távolítsa el a foglalat fedelét.
Az eltávolított fedélre nem lesz szükség.
Teljesen helyezze be a gigabites ethernet kártyát.
Ellenőrizze, hogy a Gigabit Ethernet kártya szilárdan kapcsolódik-e a vezérlőkártyához.
A kártya rögzítéséhez húzza meg a két csavart.
Csatlakoztassa a tápkábelt, majd kapcsolja be a nyomtatót.
Nyomtassa ki a konfigurációs oldalt, és ellenőrizze, hogy az egységet helyesen csatlakoztatta-e.
Ellenőrizze a Gigabit Ethernet kártya megfelelő telepítését a konfigurációs oldal kinyomtatásával. Ha a telepítés megfelelő, a konfigurációs oldal "Eszközcsatlakozás" részében a "Gigabit Ethernet kártya" felirat jelenik meg.
Ha a kártya telepítése nem megfelelő, ismételje meg a műveletet a 2 lépéstől. Ha a kártya az ismételt próbálkozással sem telepíthető helyesen, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel.
A konfigurációs oldal nyomtatásával kapcsolatban további tudnivalókat lásd Gyors telepítési útmutató.
A kártya használata előtt konfigurálnia kell a beállításokat a nyomtató vezérlőpaneljén. A további részleteket lásd "Az Ethernet konfigurálása" címszó alatt.
