Collegamento Gigabit Ethernet Board Type A

Non toccare l'interno del vano della scheda controller. Altrimenti si potrebbero causare malfunzionamenti o ustioni.

Quando è collegata alla stampante la scheda gigabit ethernet, le porte ethernet e USB della stampante non sono disponibili. Utilizzare le porte ethernet e USB presenti sulla scheda stessa.
Prima di maneggiare la scheda gigabit ethernet, toccare un oggetto metallico per scaricare l'elettricità statica. L'elettricità statica può danneggiare la scheda gigabit ethernet.
Non sottoporre la scheda gigabit ethernet a violenti urti.

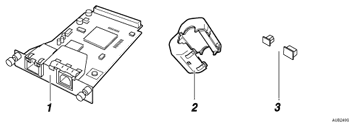

Controllare il contenuto della confezione.
1. Scheda gigabit ethernet
2. Nucleo di ferrite
3. Cappucci protettivi (uno per la porta ethernet e uno per la porta USB)
Spegnere l'interruttore di alimentazione e scollegare il cavo di alimentazione.
Scollegare i cavi dalla porta ethernet e dalla porta USB della stampante e coprire ogni porta con il relativo cappuccio di protezione.
Rimuovere le due viti e il coperchio della staffa di montaggio della scheda gigabit ethernet.
Il coperchio rimosso non viene usato per l'installazione della scheda gigabit ethernet. Conservarlo per un possibile uso futuro.
Collegare la scheda gigabit ethernet alla scheda controller.
Inserire l'estremità della scheda gigabit ethernet nello slot.
Fissare la scheda gigabit ethernet alla scheda controller con le due viti.
Assicurarsi che la scheda gigabit ethernet sia saldamente connessa alla scheda controller.

Usare una moneta o un oggetto simile se le viti non girano facilmente.
Al termine dell'installazione, controllare se la scheda gigabit ethernet è installata correttamente: stampare la pagina di configurazione dal menu [Stam.lis./prova]. Se è installata correttamente, sulla pagina di configurazione apparirà "Ethernet gigabit" per "Connessione dispositivo".
Se la scheda gigabit ethernet non è stata installata correttamente, ripetere la procedura. Se, dopo aver tentato nuovamente l'installazione, non è possibile installare correttamente la scheda, contattare l'assistenza o l'agente di vendita.
Prima di usare la scheda gigabit ethernet, occorre effettuare le impostazioni con il pannello di controllo. Per dettagli, vedere "Configurazione Ethernet".
