Installazione dei componenti opzionali

Installare i componenti opzionali nelle posizioni indicate nella figura.

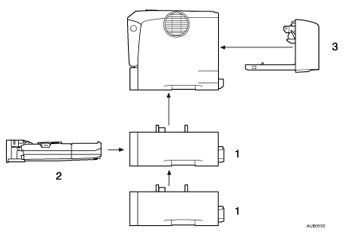

Esterno

immagine

Paper Feed Unit TK1030 (Vassoio 2 o Vassoio 3)
È possibile caricare fino a 500 fogli (60-130 g/m², 16-34 lb.) di carta comune nel vassoio.
Vedere Collegamento Paper Feed Unit TK1030.
Envelope Feeder Type 400
È possibile caricare fino a 60 buste (72-90 g/m², 19-24 lb.) nel vassoio.
Vedere Collegamento Envelope Feeder Type 400.
AD1000 (unità fronte retro)
È possibile stampare su entrambi i lati della carta.
Installare l'unità fronte-retro rimuovendo lo sportello posteriore della stampante.
Vedere Collegamento di AD1000 (Unità fronte-retro).

È possibile collegare fino a due Paper Feed Units TK1030.
Sul display, l'unità opzionale superiore di alimentazione carta viene mostrata con "Vassoio 2", e l'unità inferiore è mostrata con "Vassoio 3".
L'alimentatore buste è un vassoio che scorre nell'unità di alimentazione carta opzionale. Senza l'unità di alimentazione carta opzionale non è possibile usare l'alimentatore buste.
La stampante può ricevere due unità di alimentazione carta opzionali. L'alimentatore buste può essere usato nel "Vassoio 2" e nel "Vassoio 3". Non è possibile usare il vassoio dell'unità principale (Vassoio 1) per questo scopo.

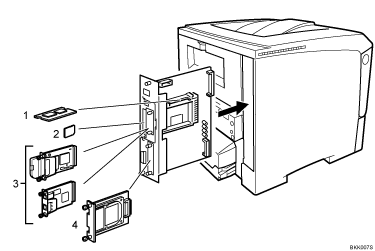

Interno

immagine

Memory Unit Type C 128MB/ 256MB (modulo SDRAM)
Installare il modulo SDRAM da 128 MB o 256 MB nello slot della scheda controller.
Vedere Collegamento Memory Unit Type C 128MB/256MB (modulo SDRAM).
Schede di memoria opzionali
Vedere Collegamento di schede opzionali.
Schede di interfaccia opzionali
Vedere Collegamento della scheda di interfaccia LAN wireless.
Vedere Collegamento Gigabit Ethernet Board Type A.
Hard Disk Drive Type 2650
Vedere Collegamento Hard Disk Drive Type 2650.

Non è possibile installare i seguenti opzionali contemporaneamente:
- IEEE 802.11b Interface Unit Type N
- Gigabit Ethernet Board Type A
