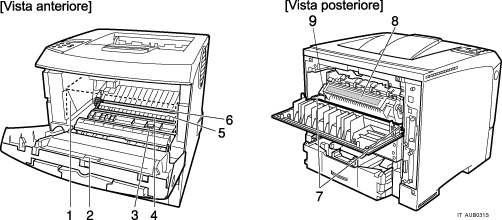

Interno

Cartuccia toner (cartuccia di stampa)

Comprende il toner e il gruppo fotoconduttore.

Quando sul display appare il messaggio "Sostit.cartuccia di stampa", sostituire la cartuccia di stampa.

Sportello anteriore

Aprire questo sportello quando si accede all'interno della stampante.

Piano guida

Aprire questo piano per rimuovere la carta inceppata.

Rullo di registrazione

Alimenta la carta. Se si sporca, pulirlo.

Vedere Pulizia della stampante.

Sportello rullo di trasferimento

Aprire questo sportello quando si sostituisce il rullo di trasferimento.

Rullo di trasferimento

Quando sul display appare "Sostituire kit manutenzione", sostituire questo rullo.

Levette di blocco dell'unità di fusione

Sollevare queste levette quando si sostituisce l'unità di fusione.

Unità di fusione

Fonde l'immagine sulla carta.

Quando sul display viene visualizzato "Sostituire kit manutenzione", sostituire tale unità.

Leva buste

Usare questa leva se le buste si arricciano durante la stampa. L'uso della leva per buste può migliorare la qualità di stampa.
