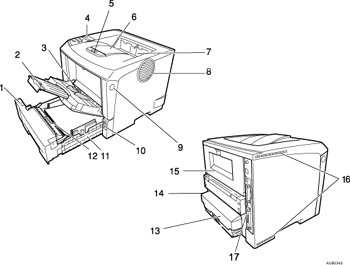

Esterno

Selettore formato carta

Regolare tale selettore per adeguarlo al formato e direzione di alimentazione della carta caricata nel vassoio carta.

Estensione del vassoio bypass

Estrarre questa estensione per caricare carta nel vassoio bypass quando la sua lunghezza è maggiore di B5.

Vassoio bypass

Utilizzare questo vassoio per stampare su carta spessa, lucidi, etichette autoadesive, carta di formato personalizzato e carta comune. Quando si stampa su carta di formato personalizzato, è necessario impostare il driver di stampa.

È possibile caricare fino a 100 fogli di carta comune (80 g/m², 20 lb.).

Vedere Carta e altri supporti utilizzabili con questa stampante e Caricamento carta.

Pannello di controllo

Contiene i tasti per il funzionamento della stampante e un display che ne indica lo stato.

Estensione vassoio

Estarre questa estensione quando la lunghezza della carta supera il formato B5.

Vassoio di uscita (Vassoio standard)

Impila i fogli stampati con il lato di stampa rivolto verso il basso.

Sportello uscita carta

Aprire questo sportello per rimuovere la carta inceppata.

Foro di ventilazione

Impedisce il surriscaldamento dei componenti interni della stampante.

Non bloccare né ostruire questo foro. Il surriscaldamento può provocare un malfunzionamento.

Tasto di sblocco sportello anteriore

Usare questo tasto per aprire lo sportello anteriore.

Interruttore principale

Utilizzare questo interruttore per accendere e spegnere la stampante.

Vassoio carta (vassoio 1)

Contiene fino a 500 fogli di carta comune per la stampa (80 g/m², 20 lb.).

Il vassoio carta viene visualizzato con "Vassoio 1" sul display.

Pad di separazione

Fornito per alimentare un foglio di carta per volta. Pulire il pad di separazione quando nella stampante viene alimentato più di un foglio. Inoltre, sostituire il pad di separazione quando appare il messaggio message "Sostituire kit manutenzione".

Sportello vassoio carta

Impedisce che la carta all'interno del vassoio si sporchi.

Porta alimentazione

Collegare il cavo di alimentazione a questa porta, e l'altra estremità del cavo alla presa.

Sportello posteriore

Aprire questo sportello per installare l'unità fronte-retro oppure per sostituire l'unità di fusione.

Fori di ventilazione

Contribuiscono a impedire il surriscaldamento dei componenti interni.

Non bloccare né ostruire questi fori. Potrebbero verificarsi malfunzionamenti della stampante per surriscaldamento.

Scheda controller

Farla scorrere all'esterno per installare l'unità di memoria opzionale.

Collegare i cavi, come il cavo ethernet, il cavo USB e quello di interfaccia parallela ai rispettivi connettori.
