Instalar o disco rígido

Antes de manusear a unidade de disco rígido, toque em algo metálico para descarregar qualquer electricidade estática. A electricidade estática pode danificar a unidade de disco rígido.
Proteja a unidade de disco rígido de choques físicos.
Instale o disco rígido cuidadosamente se o módulo SDRAM já estiver instalado. Se o disco rígido entrar em contacto com o módulo SDRAM, este pode ficar danificado.
Antes de utilizar a nova unidade de disco rígido, tem de configurar as definições no controlador da impressora.

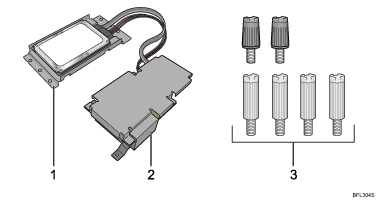

Verifique se a embalagem contém o seguinte:
1. Unidade de disco rígido
2. Placa do disco rígido
3. Seis parafusos
Desligue o equipamento e, em seguida, desligue o cabo de alimentação.
Desaperte os três parafusos que fixam a placa controladora.
Segure as pegas e puxe cuidadosamente a placa controladora.
Utilizando ambas as mãos, faça deslizar a placa controladora completamente para fora.
Coloque a placa controladora numa superfície plana e depois desaperte os quatro parafusos para retirar a tampa.
Certifique-se de que instala a unidade de disco rígido conforme indicado.
Alinhe a unidade de disco rígido com a saliência na placa controladora e, depois, coloque cuidadosamente a unidade de disco rígido na placa controladora.
Encaixe a extremidade da placa do disco rígido na saliência da placa controladora, e, depois, empurre a placa do disco rígido até cobrir completamente o conector.
Certifique-se de que a placa do disco rígido está colocada horizontalmente contra a placa controladora.
Utilize os parafusos fornecidos com a unidade de disco rígido para fixar as duas unidades à placa controladora.
Utilize os dois parafusos mais curtos fixados à parte traseira da placa controladora.
Coloque o cabo do disco rígido e o cabo de alimentação na slot da placa controladora.
Coloque o cabo do disco rígido na calha interna e o cabo de alimentação na calha externa.
Para instalar outras opções na placa controladora, siga o(s) procedimento(s) de instalação adequado(s) e, depois, volte a aparafusar a tampa da placa controladora.
Aperte os quatro parafusos para fixar a tampa.
Alinhe a placa controladora com as calhas esquerda e direita e, em seguida, empurre-a cuidadosamente até parar.
A impressora pode avariar se a placa controladora não estiver instalada correctamente.
Fixe a placa controladora à impressora com os três parafusos.

Depois de concluir a instalação, pode confirmar se a unidade de disco rígido ficou correctamente instalada: imprima a página de configuração a partir do menu [ImprLista/Teste].
Confirme se a unidade de disco rígido ficou bem instalada imprimindo a página de configuração. Se a unidade estiver correctamente instalada, aparece a "Unidade de disco rígido" para "Ligação do dispositivo", na página de configuração.
Se a unidade de disco rígido não tiver ficado correctamente instalada, repita este procedimento. Se não ficar instalada correctamente após a nova tentativa de instalação, contacte o seu revendedor ou a assistência técnica.
Para mais informações sobre a impressão da página de configuração, consulte a "Impressão de teste" no Guia de Instalação Rápida.
