Installation du disque dur

Avant de manipuler le disque dur, touchez un objet métallique mis à la terre pour vous décharger de toute électricité statique. Cette électrictié statique peut endommager le disque dur.
Ne soumettez pas le disque dur à des chocs physiques.
Installez délicatement le disque dur si le module SDRAM est déjà présent. Si le disque dur entre en contact avec le module SDRAM, ce dernier peut être endommagé.
Avant d'utiliser le nouveau disque dur, veillez à définir les paramètres dans le pilote d'impression.

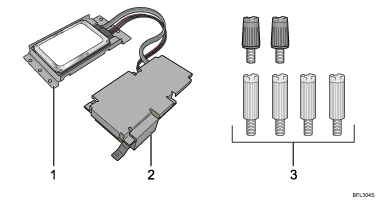

Vérifiez que l'emballage contient les éléments suivants :
1. Unité de disque dur
2. Unité intégrée du disque dur
3. Six vis
Mettez l'imprimante hors tension et débranchez le cordon d'alimentation.
Retirez les trois vis fixant la carte contrôleur.
En maintenant les poignées, sortez lentement la carte contrôleur.
Avec vos deux mains, faites glisser la carte contrôleur pour la faire sortir complètement.
Placez la carte contrôleur sur une surface plane, puis dévissez les quatre vis pour retirer le capot.
Veillez à installer l'unité de disque de la façon indiquée.
Alignez l'unité de disque dur avec la protubérance de la carte contrôleur puis fixez délicatement l'unité de disque dur sur la carte contrôleur.
Accrochez le bord de l'unité de disque dur à la protubérance de la carte contrôleur puis poussez l'unité de disque dur jusqu'à ce que le connecteur soit complètement recouvert.
Vérifiez que l'unité de disque dur soit à l'horizontale contre la carte contrôleur.
Fixez les deux unités à la carte contrôleur à l'aide des vis fournies avec le disque dur.
Utilisez les deux vis plus courtes à l'arrière de la carte contrôleur.
Placez le câble plat et le câble d'alimentation dans la rainure de la carte contrôleur.
Placez le câble plat dans le rail intérieur et le câble d'alimentation dans le rail extérieur.
Pour installer d'autres options sur la carte contrôleur, suivez la procédure d'installation adéquate, puis vissez le capot de la carte contrôleur.
Vissez les quatre vis afin de fixer le capot.
Alignez la carte contrôleur avec les rails gauche et droit, puis enfoncez-la à fond avec soin.
Il est possible que l'imprimante ne fonctionne pas correctement si la carte contrôleur est mal installée.
Fixez la carte contrôleur sur l'imprimante à l'aide des trois vis.

Après avoir terminé l'installation, vous pouvez vérifier si le disque dur est correctement installé en imprimant la page de configuration à partir du menu [Imprim. liste/test].
Vérifiez la bonne installation du disque dur en imprimant la page de configuration. S'il est correctement installé, "Unité de disque dur" s'affiche sous "Connexion des périphériques" à la page de configuration.
Si le disque dur n'est pas installé correctement, répétez la procédure depuis le début. Si vous ne pouvez pas l'installer correctement, même après avoir tenté la réinstallation, contactez votre revendeur ou le SAV.
Pour plus de détails sur l'impression de la page de configuration, reportez-vous à "Test d'impression" dans le guide d'installation rapide.
