Extérieur : Vue arrière

Cette section présente les noms et fonctions des composants situés à l'arrière de l'imprimante.

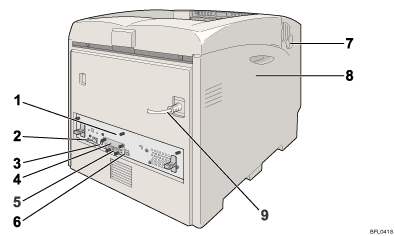

Vue arrière de l'imprimante

  1. Carte contrôleur

    Retirez-la pour installer des options telles qu'une unité de mémoire ou le disque dur de l'imprimante. Branchez les câbles, notamment le câble USB et le câble Ethernet.

  2. Port Ethernet

    Utilisez un câble d'interface réseau pour relier l'imprimante au réseau.

  3. Port USB

    Utilisez un câble USB pour relier l'imprimante à un ordinateur.

  4. Fentes pour cartes d'interface en option

    Insérez une unité d'interface LAN sans fil en option, une unité d'interface Bluetooth, une carte Gigabit Ethernet ou une carte d'interface 1284 dans cet emplacement.

  5. Fentes pour cartes SD

    Installez les cartes SD dans ces emplacements. Il y a deux emplacements.

    Lorsque vous utilisez la carte SD, utilisez l'emplacement de droite.

  6. Port USB

    Connectez l'imprimante et l'appareil photo numérique à l'aide d''un câble USB.

  7. Capot avant (A) leviers ouverts

  8. Capot gauche

    Ouvrez ce capot lors du remplacement de l'unité photoconductrice, l'unité de transfert intermédiaire ou la cartouche de toner usagé.

  9. Câble d'alimentation

    Illustration du modèle de 220 - 240 V Le câble d'alimentation est séparé. Branchez le câble d'alimentation sur l'imprimante.

    Illustration du modèle de 120 V Le câble d'alimentation est fixé à l'arrière.
