Extérieur : vue avant

Cette section présente les noms et fonctions des composants situés sur l'avant et sur le côté droit de l'imprimante.

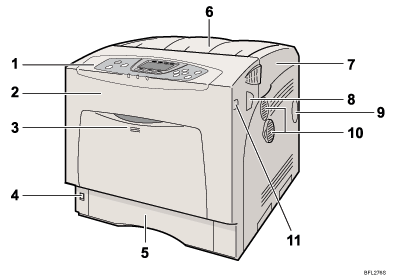

Illustration de l'imprimante Illustration des légendes numérotées

Panneau de commande
Comprend les touches permettant d'utiliser l'imprimante et un écran qui en affiche l'état.
Capot avant
Ouvrez le capot avant pour remplacer l'unité de fusion ou le rouleau de transfert ou pour retirer le papier coincé.
Le capot avant s'ouvre de deux manières :
Pour remplacer l'unité de fusion ou le rouleau, tirez les leviers "A" situés des deux côtés de l'imprimante. Pour enlever le papier coincé, appuyez sur le bouton "Z" sur le côté droit de l'imprimante.
Bypass
Il est possible de charger jusqu'à 100 feuilles de papier ordinaire.
Interrupteur d'alimentation
Utilisez cet interrupteur pour allumer et éteindre l'imprimante.
Magasin 1
Il est possible de charger jusqu'à 500 feuilles de papier ordinaire.
Réceptacle standard
C'est à cet endroit que s'empilent les tirages, face imprimée vers le bas.
Capot supérieur
Ouvrez ce capot lors du remplacement du toner.
Capot avant (A) leviers ouverts
Port de connexion
Ventilateur
Libère la chaleur émise par les composants internes pour éviter toute surchauffe. Un dysfonctionnement peut se produire si cet orifice est bloqué ou obstrué.
Le filtre anti-poussièress doit être régulièrement remplacé.
Capot avant (Z) bouton ouvrir

Lorsque vous chargez du papier de format supérieur à A5, retirez l'extension comme indiqué.
