Guide utilisateurSG 3210DNw

Position de tête

Règle la tête d'impression. Réalisez cette opération si des lignes imprimées sont décalées verticalement ou si les couleurs imprimées sont floues.

Pour vérifier les valeurs de réglage, imprimez des motifs de test en appliquant les paramètres « Haute vitesse », « Standard », « Haute qualité », « Impress° envel. ».

S'il y a plusieurs lignes dans le motif de test, vérifiez les valeurs d'ajustement pour chaque ligne et réglez les positions de tête d'impression. Si la valeur d'ajustement est réglée sur « 0 », l'ajustement n'est pas nécessaire. Ajustez toutes lignes de sorte que leurs valeurs d'ajustement indiquent « 0 ».

1Appuyez sur la touche [Menu].

2Appuyez sur la touche [Flèche vers le haut] ou [Flèche vers le bas] pour afficher l'option [Fonct° imprim.], puis appuyez sur la touche [OK].

3Appuyez sur la touche [Flèche vers le haut] ou [Flèche vers le bas] pour sélectionner l'option [Imp. liste/test], puis appuyez sur la touche [OK].

4Appuyez sur la touche [Flèche vers le haut] ou [Flèche vers le bas] pour afficher [Ajustement position têtes], puis appuyez sur la touche [OK].

5Appuyez sur la touche [Flèche vers le haut] ou [Flèche vers le bas] pour afficher [Imprimer trame de test], puis appuyez sur la touche [OK].

6Appuyez sur la touche [Flèche vers le haut] ou [Flèche vers le bas] pour sélectionner les résolutions de la cible, puis appuyez sur la touche [OK].

7Appuyez sur la touche de sélection de [Impr.].

Un motif de test s'imprime pour vous aider à ajuster les positions des têtes d'impression.

8Pour déterminer la valeur d'ajustement, sélectionnez le carré qui est le plus faible (le plus proche du blanc). Alternativement, sélectionnez le carré dont les lignes internes se chevauchent pour former une seule couleur.

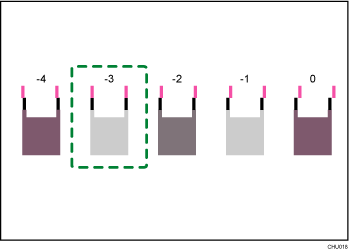

Illustration de la Position têtes

Des lignes associées de deux couleurs forment des carrés et en fonction du chevauchement de lignes, des espaces (blancs) entre les lignes sont peints et semblent plus foncés. Parfois, les couleurs des lignes sont identiques.

Pour cette illustration, la valeur d'ajustement est de « -2 ». Il est nécessaire de vérifier les valeurs d'ajustement pour chaque élément.

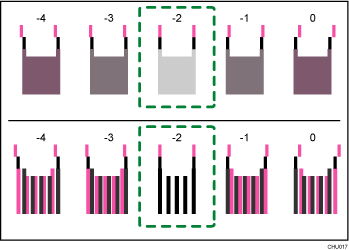

  • Si vous ne pouvez pas déterminer la valeur d'ajustement, sélectionnez le carré qui est situé entre les lignes les plus droites.

    Illustration de la Position têtes

    Chaque ligne verticale est composée d'une partie supérieur et d'une partie inférieure. Si la tête d'imprimante n'est pas correctement positionnée, la ligne verticale sera affichée sous la forme de deux lignes déconnectées, de sorte que la ligne à l'air mal alignée.

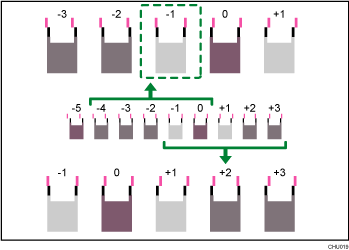

  • Si vous ne pouvez pas déterminer la valeur d'ajustement, localisez le carré qui est situé entre des carrés adjacents dont les lignes sont symétriques. Les carrés adjacents peuvent être à une ou deux places de chaque côté (aux positions ±1 ou ±2).

    Cette illustration indique une valeur d'ajustement qui est configurée sur « -1 ».

    Illustration de la Position têtes

9Appuyez sur la touche [Flèche vers le haut] ou [Flèche vers le bas] pour afficher l'option [Ajustement], puis appuyez sur la touche [OK].

10Appuyez sur la touche [Flèche vers le haut] ou [Flèche vers le bas] pour sélectionner une résolution à partir de l’étape 6, puis appuyez sur la touche [OK].

11Sélectionnez les éléments que vous devez ajuster, puis appuyez sur la touche [OK].

12Saisissez les valeurs d'ajustement optimales de l'étape 8, puis appuyez sur la touche [OK].

13Appuyez sur la touche de sélection pour [Sortie].
