ส่วนประกอบของเครื่อง
- ห้ามวางสิ่งของปิดช่องระบายอากาศของเครื่อง มิเช่นนั้น อาจส่งผลให้เกิดเพลิงไหม้ได้ เนื่องจากส่วนประกอบภายในมีอุณหภูมิสูงเกินไป
ขาตั้ง ADF สำหรับถาดป้อนเอกสารอัตโนมัติ
ด้านหน้าและด้านขวาของเครื่อง
IM C300/C300F/C400F
ถาดป้อนเอกสารอัตโนมัติ (ADF)
ปิดฝา ADF ลงเมื่อวางต้นฉบับบนกระจกวาง
เมื่อวางต้นฉบับใน ADF หลายแผ่น ADF จะดึงต้นฉบับทีละแผ่นโดยอัตโนมัติ
กระจกวาง
วางต้นฉบับโดยคว่ำหน้าลงที่นี่
แผงควบคุมการทำงานเครื่อง
อ่านได้ที่ แผงควบคุมเครื่อง
ฝาครอบด้านหน้า
เปิดเพื่อเปลี่ยนตลับหมึก
ถาดกระดาษ
สามารถเติมกระดาษได้ที่นี่
ถาดกระดาษเสริม
สามารถเติมกระดาษได้ที่นี่
สวิตช์เปิดปิดเครื่อง
เปิดสวิตช์เพื่อเปิดเครื่องและใช้งาน หากเครื่องปิดอยู่ ให้กดเปิด
ฝาเครื่องด้านขวา
เปิดฝาปิดนี้เมื่อกระดาษติด
ช่องระบายอากาศ
ระบายความร้อนเพื่อไม่ให้ภายในตัวเครื่องร้อนจนเกินไป
ที่กั้นกระดาษ
ใช้เพื่อประคองกระดาษที่ป้อนเข้าเครื่องจากถาดป้อนมือให้ตรง โดยให้ปรับให้ชิดกับขอบกระดาษทั้งสองข้าง
ถาดป้อนมือ
ใช้สำหรับทำสำเนาหรือพิมพ์ลงบนแผ่นใส OHP และกระดาษสติ๊กเกอร์(adhesive labels)
ตัวขยายถาด
ดึงตัวขยายนี้ออกเมื่อโหลดกระดาษ A4
, 81/2 × 11 หรือกระดาษที่มีขนาดใหญ่กว่าในถาดป้อนกระดาษด้วยมือฝาเครื่องด้านล่างขวา
เปิดฝาปิดนี้เมื่อกระดาษติด

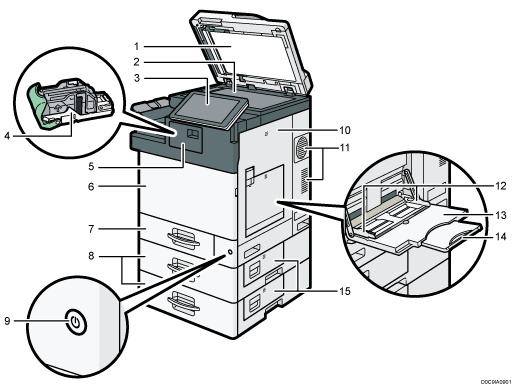

IM C400SRF
ถาดป้อนเอกสารอัตโนมัติ (ADF)
ปิดฝา ADF ลงเมื่อวางต้นฉบับบนกระจกวาง
เมื่อวางต้นฉบับใน ADF หลายแผ่น ADF จะดึงต้นฉบับทีละแผ่นโดยอัตโนมัติ
กระจกวาง
วางต้นฉบับโดยคว่ำหน้าลงที่นี่
แผงควบคุมการทำงานเครื่อง
อ่านได้ที่ แผงควบคุมเครื่อง
ตลับลวดเย็บกระดาษ
ตลับลวดเย็บกระดาษสำหรับ Finisher เปลี่ยนตลับเมื่อลวดเย็บกระดาษหมด
ฝาครอบ Finisher
เปิดฝาครอบนี้เพื่อเปลี่ยนตลับลวดเย็บกระดาษ
ฝาครอบด้านหน้า
เปิดเพื่อเปลี่ยนตลับหมึก
ถาดกระดาษ
สามารถเติมกระดาษได้ที่นี่
ถาดกระดาษเสริม
สามารถเติมกระดาษได้ที่นี่
สวิตช์เปิดปิดเครื่อง
เปิดสวิตช์เพื่อเปิดเครื่องและใช้งาน หากเครื่องปิดอยู่ ให้กดเปิด
ฝาเครื่องด้านขวา
เปิดฝาปิดนี้เมื่อกระดาษติด
ช่องระบายอากาศ
ระบายความร้อนเพื่อไม่ให้ภายในตัวเครื่องร้อนจนเกินไป
ที่กั้นกระดาษ
ใช้เพื่อประคองกระดาษที่ป้อนเข้าเครื่องจากถาดป้อนมือให้ตรง โดยให้ปรับให้ชิดกับขอบกระดาษทั้งสองข้าง
ถาดป้อนมือ
ใช้สำหรับทำสำเนาหรือพิมพ์ลงบนแผ่นใส OHP และกระดาษสติ๊กเกอร์(adhesive labels)
ตัวขยายถาด
ดึงตัวขยายนี้ออกเมื่อโหลดกระดาษ A4
, 81/2 × 11 หรือกระดาษที่มีขนาดใหญ่กว่าในถาดป้อนกระดาษด้วยมือฝาเครื่องด้านล่างขวา
เปิดฝาปิดนี้เมื่อกระดาษติด
ด้านหน้าและด้านซ้ายของเครื่อง

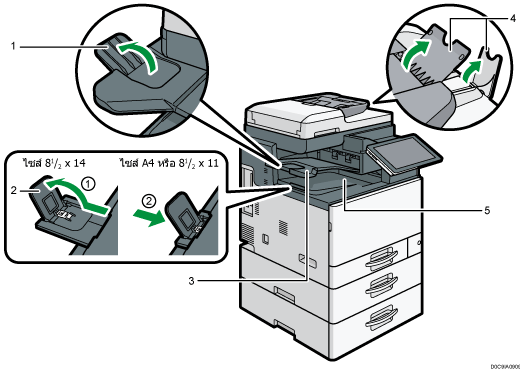

IM C300/C300F/C400F
ที่กั้น 2 ถาดด้านใน
เปิดออกมาและยกตัวกั้นด้านท้ายขึ้นเพื่อรองรับกระดาษขนาดใหญ่
Internal tray guide
เปิดออกมาและยกตัวกั้นด้านท้ายขึ้นเพื่อรองรับกระดาษขนาดใหญ่
81/2ขนาด × 14
ดึงที่กั้นกระดาษไปที่ตำแหน่ง 1
A4 หรือ 81/2 ขนาด × 11
ดึงที่กั้นกระดาษไปตำแหน่ง 1 แล้วดันกลับไปตำแหน่ง 2
Internal tray 2
หากเลือกถาดนี้เป็นถาดรองรับสำเนา ทั้งการถ่ายสำเนาเอกสาร การพิมพ์ และแฟกซ์ขาเข้า จะออกมาที่นี่แบบคว่ำหน้า
ตัวขยายของ ADF
ยกส่วนขยายนี้เพื่อรองรับกระดาษขนาดใหญ่
Internal tray
สำเนาที่ถ่ายเอกสาร พิมพ์ และแฟกซ์ที่ได้รับจะส่งออกมาที่นี่

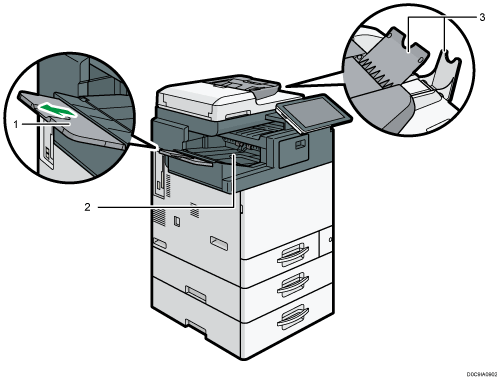

IM C400SRF
ที่กั้นถาดเลื่อนของ Finisher
เปิดตัวกั้นด้านท้ายออกมาเพื่อรองรับกระดาษขนาดใหญ่
ถาดเลื่อนของ Finisher
สำเนาที่ถ่ายเอกสาร/พิมพ์/จัดเรียง/เย็บ และแฟกซ์ที่ได้รับจะส่งออกมาที่นี่
ตัวขยายของ ADF
ยกส่วนขยายนี้เพื่อรองรับกระดาษขนาดใหญ่
ด้านหลังและด้านซ้ายของเครื่อง

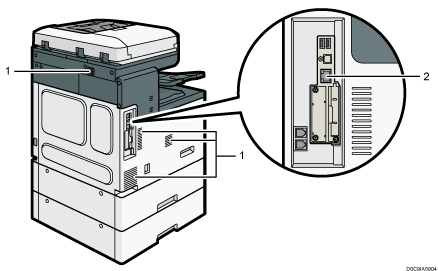

IM C300/C300F/C400F
ช่องระบายอากาศ
ระบายความร้อนเพื่อไม่ให้ภายในตัวเครื่องร้อนจนเกินไป
พอร์ตอีเธอร์เน็ต
เสียบสาย LAN เพื่อเชื่อมต่อเครื่องเข้ากับเครือข่าย

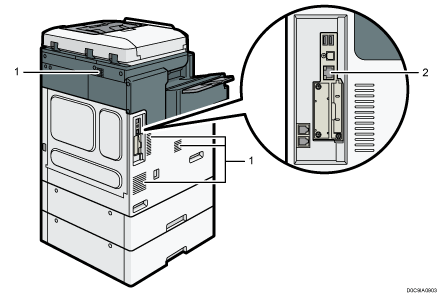

IM C400SRF
ช่องระบายอากาศ
ระบายความร้อนเพื่อไม่ให้ภายในตัวเครื่องร้อนจนเกินไป
พอร์ตอีเธอร์เน็ต
เสียบสาย LAN เพื่อเชื่อมต่อเครื่องเข้ากับเครือข่าย
