Подключение модульного кабеля
Чтобы воспользоваться функцией факса, подключите аппарат к телефонной линии с помощью модульного кабеля. Если подключить внешний телефонный аппарат к аппарату, то его можно будет использовать как телефон.

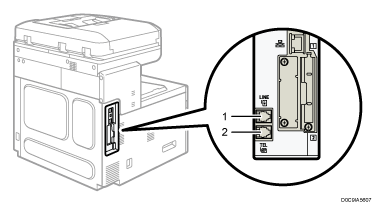

Подключение аппарата к телефонной линии
Подключите телефонную линию (PSTN) к разъему Line. Подключение телефонной линии к другим гнездам может привести к поломке аппарата.
LINE: разъем модуля интерфейса G3
Подключите линию для использования факса.
TEL: разъем для внешнего телефонного аппарата
Для подключения внешнего телефонного аппарата.
Если в разъем TEL вставлена заглушка, удалите ее перед использованием разъема.
При подключении модульного кабеля к "разъему модуля интерфейса G3" сделайте петлю, как показано на рисунке, на расстоянии 3 см (1,2 дюйма)
от конца модульного кабеля на стороне подключения аппарата и закрепите на петле прилагаемый ферритовый сердечник.
Если на телефонной линии используются дополнительные услуги, предоставляемые телефонной компанией, (например, ожидание вызова), то линию для функции факса использовать нельзя.
Выбор типа линии
Выберите тип линии, к которой подключается устройство. Существуют линии двух типов: с тоновым и импульсным набором номера.
Выберите тип линии с помощью Инструментов администратора.
Эта функция недоступна в некоторых регионах.
