Перечень названий и функций компонентов
- Не закрывайте вентиляционные отверстия устройства. Это может привести к возгоранию из-за перегрева внутренних деталей.
АПД означает "Автоподатчик документов".
Вид спереди и справа

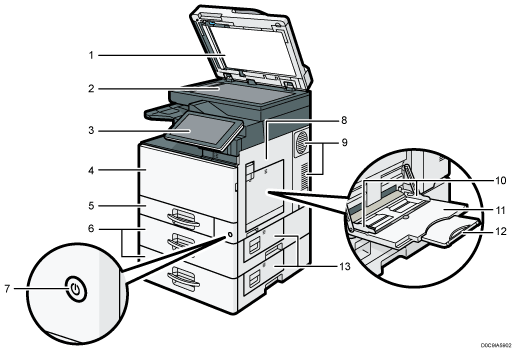

IM C300/C300F/C400F
Автоподатчик документов (АПД)
Опустите устройство АПД на оригиналы, помещенные на стекло экспонирования.
При загрузке стопки оригиналов в АПД документы будут автоматически подаваться один за одним.
Стекло экспонирования
Сюда помещаются оригиналы лицевой стороной вниз.
Панель управления
См. Перечень названий и функций компонентов панели управления.
Передняя крышка
Откройте для замены тонер-картриджа.
Лоток
Место для загрузки бумаги.
Блок лотков для бумаги
Место для загрузки бумаги.
Выключатель основного питания
Чтобы использовать аппарат, необходимо включить главный переключатель. Если он выключен, включите его.
Правая крышка
Откройте эту крышку при замятии бумаги.
Вентиляционные отверстия
Предотвращают перегрев устройства.
Направляющие для бумаги
При укладке бумаги в обходной лоток выровняйте направляющие по листам бумаги.
Обходной лоток
Используется для копирования или печати на пленках для проектора и на бумаге для этикеток (клейкие этикетки).
Удлинитель
Вытяните данный удлинитель при загрузке бумаги формата А4
, 81/2 × 11 или большего размера в обходной лоток.Нижняя правая крышка
Откройте эту крышку при замятии бумаги.

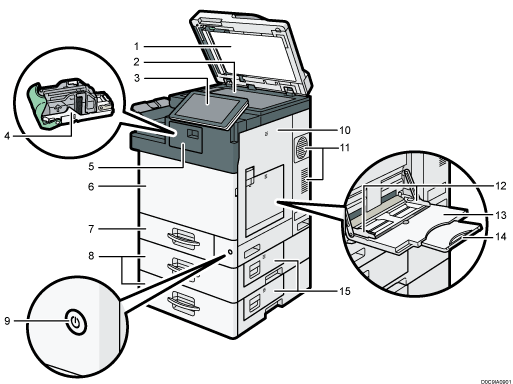

IM C400SRF
Автоподатчик документов (АПД)
Опустите устройство АПД на оригиналы, помещенные на стекло экспонирования.
При загрузке стопки оригиналов в АПД документы будут автоматически подаваться один за одним.
Стекло экспонирования
Сюда помещаются оригиналы лицевой стороной вниз.
Панель управления
См. Перечень названий и функций компонентов панели управления.
Картридж со скобами
Картридж со скобами для финишера. Замените этот картридж, когда закончатся скобы.
Крышка финишера
Откройте эту крышку, чтобы заменить картридж со скобами.
Передняя крышка
Откройте для замены тонер-картриджа.
Лоток
Место для загрузки бумаги.
Блок лотков для бумаги
Место для загрузки бумаги.
Выключатель основного питания
Чтобы использовать аппарат, необходимо включить главный переключатель. Если он выключен, включите его.
Правая крышка
Откройте эту крышку при замятии бумаги.
Вентиляционные отверстия
Предотвращают перегрев устройства.
Направляющие для бумаги
При укладке бумаги в обходной лоток выровняйте направляющие по листам бумаги.
Обходной лоток
Используется для копирования или печати на пленках для проектора и на бумаге для этикеток (клейкие этикетки).
Удлинитель
Вытяните данный удлинитель при загрузке бумаги формата А4
, 81/2 × 11 или большего размера в обходной лоток.Нижняя правая крышка
Откройте эту крышку при замятии бумаги.
Вид спереди и слева

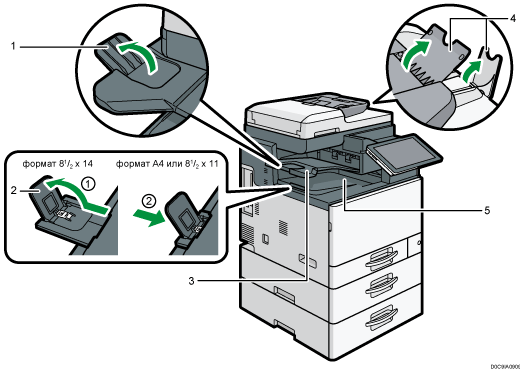

IM C300/C300F/C400F
Направляющая внутреннего лотка 2
Откройте наружу и поднимите задний ограничитель для поддержки бумаги большого формата.
Направляющая внутреннего лотка
Откройте наружу и поднимите задний ограничитель для поддержки бумаги большого формата.
81/2 × 14 размер
Выдвините направляющую в положение 1.
A4 или 81/2 × 11 размер
Выдвиньте направляющую в положение 1 и затем затолкайте в положение 2.
Внутренний лоток 2
При выборе этого лотка в качестве выходного копии, распечатанные документы или факсимильные сообщения выводятся в него лицевой стороной вниз.
Удлинители АПД
Для бумаги больших размеров поднимите расширители.
Внутренний лоток
Сюда выводятся копии, напечатанные документы и факсимильные сообщения.

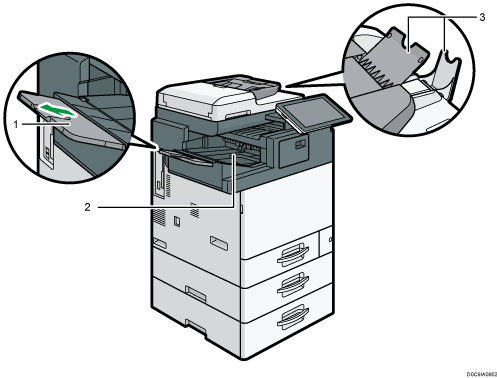

IM C400SRF
Направляющая сдвижного лотка финишера
Откройте наружу задний ограничитель для поддержки бумаги большого формата.
Сдвижной лоток финишера
Сюда выводятся копии, напечатанные, отсортированные и сшитые документы, а также факсимильные сообщения.
Удлинители АПД
Для бумаги больших размеров поднимите расширители.
Вид сзади и слева

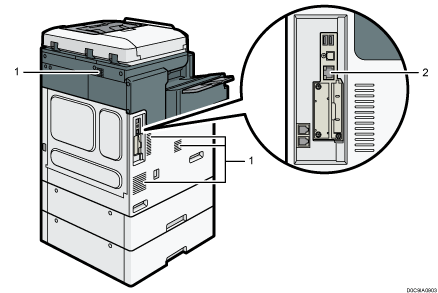

IM C300/C300F/C400F
Вентиляционные отверстия
Предотвращают перегрев устройства.
Порт Ethernet
Подключите аппарат к сети при помощи сетевого кабеля.

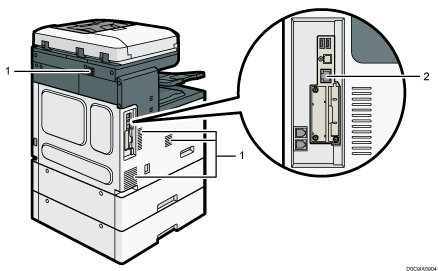

IM C400SRF
Вентиляционные отверстия
Предотвращают перегрев устройства.
Порт Ethernet
Подключите аппарат к сети при помощи сетевого кабеля.
