Guide utilisateurIM C300/C300F/C300FLT/C400F/C400SRF/C400FLT

Guide relatif aux noms et fonctions des composants

ATTENTION

  • N'obstruez pas les orifices de ventilation de l'appareil. Vous risqueriez de provoquer un incendie en raison d'une surchauffe des composants internes.

L'ADF est le chargeur automatique de documents (Auto Document Feeder).

Vue avant droite

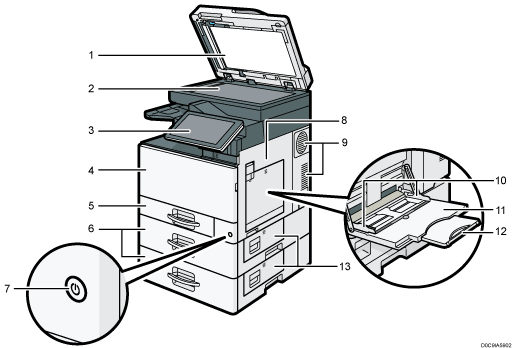

IM C300/C300F/C400F

Illustration de l'unité principale avec numérotation

  1. Chargeur automatique de documents (ADF)

    Abaissez l'ADF sur les originaux placés sur la vitre d'exposition.

    Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.

  2. Vitre d'exposition

    Placez-y les originaux, face vers le bas.

  3. Panneau de commande

    Voir Noms et fonctions du panneau de commande.

  4. Capot avant

    Ouvrez pour remplacer la cartouche de toner.

  5. Magasin papier

    Chargez le papier ici.

  6. Unité d'alimentation papier

    Chargez le papier ici.

  7. Interrupteur principal d'alimentation

    Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. Si l'appareil est hors tension, mettez-le sous tension.

  8. Capot droit

    Ouvrez ce capot lorsqu'un incident papier survient.

  9. Aérations

    Permettent d'éviter la surchauffe.

  10. Guides papier

    Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.

  11. Bypass

    Utilisez-le pour copier ou imprimer sur des transparents ou des étiquettes en papier (étiquettes adhésives).

  12. Extension

    Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur ou égal au A4Paysage, 81/2 × 11Paysage dans le Bypass.

  13. Capot inférieur droit

    Ouvrez ce capot lorsqu'un incident papier survient.

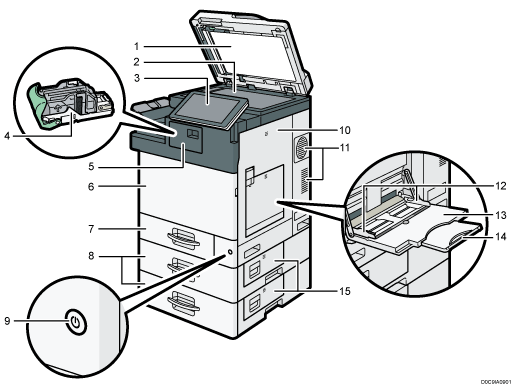

IM C400SRF

Illustration de l'unité principale avec numérotation

  1. Chargeur automatique de documents (ADF)

    Abaissez l'ADF sur les originaux placés sur la vitre d'exposition.

    Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.

  2. Vitre d'exposition

    Placez-y les originaux, face vers le bas.

  3. Panneau de commande

    Voir Noms et fonctions du panneau de commande.

  4. Cartouche d'agrafes

    Cartouche d'agrafes pour le finisseur. Remplacez la cartouche lorsqu'il n'y a plus d'agrafes.

  5. Capot de finisseur

    Ouvrez ce capot pour remplacer la cartouche d'agrafes.

  6. Capot avant

    Ouvrez pour remplacer la cartouche de toner.

  7. Magasin papier

    Chargez le papier ici.

  8. Unité d'alimentation papier

    Chargez le papier ici.

  9. Interrupteur principal d'alimentation

    Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. Si l'appareil est hors tension, mettez-le sous tension.

  10. Capot droit

    Ouvrez ce capot lorsqu'un incident papier survient.

  11. Aérations

    Permettent d'éviter la surchauffe.

  12. Guides papier

    Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.

  13. Bypass

    Utilisez-le pour copier ou imprimer sur des transparents ou des étiquettes en papier (étiquettes adhésives).

  14. Extension

    Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur ou égal au A4Paysage, 81/2 × 11Paysage dans le Bypass.

  15. Capot inférieur droit

    Ouvrez ce capot lorsqu'un incident papier survient.

Vue avant gauche

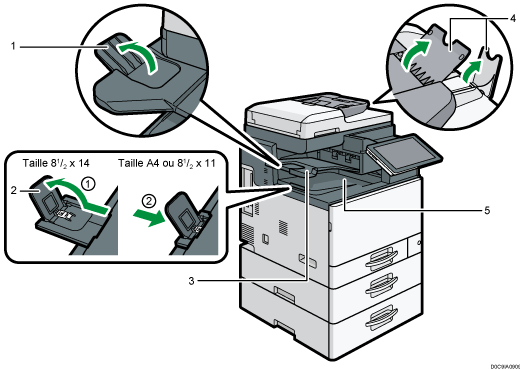

IM C300/C300F/C400F

Illustration de l'unité principale avec numérotation

  1. Guide réceptacle interne 2

    Ouvrez et soulevez le guide arrière pour prendre en charge le papier grand format.

  2. Guide magasin interne

    Ouvrez et soulevez le guide arrière pour prendre en charge le papier grand format.

    • Format 81/2 × 14

      Sortez le guide en position 1.

    • Format A4 ou 81/2 × 11

      Sortez le guide en position 1, puis repoussez-la en position 2.

  3. Réceptacle interne 2

    Si vous le sélectionnez comme réceptacle de sortie, les copies papier, les impressions ou les télécopies sortent ici face vers le bas.

  4. Extensions de l'ADF

    Relevez ces extenseurs pour prendre en charge le papier de grande taille.

  5. Magasin interne

    Les copies, les impressions et les fax sont distribués ici.

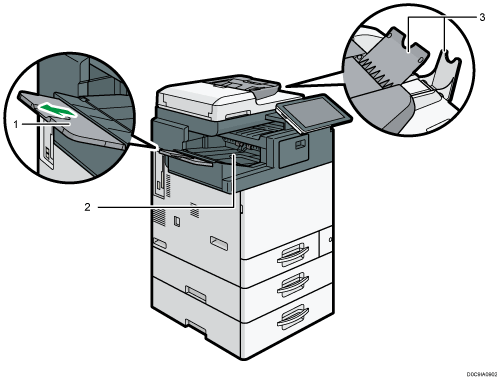

IM C400SRF

Illustration de l'unité principale avec numérotation

  1. Guide réceptacle de tri décalé du finisseur

    Ouvrez le guide arrière pour prendre en charge le papier grand format.

  2. Réceptacle de tri décalé du finisseur

    Le papier copié/imprimé/trié/agrafé et les fax sont distribués ici.

  3. Extensions de l'ADF

    Relevez ces extenseurs pour prendre en charge le papier de grande taille.

Vue arrière gauche

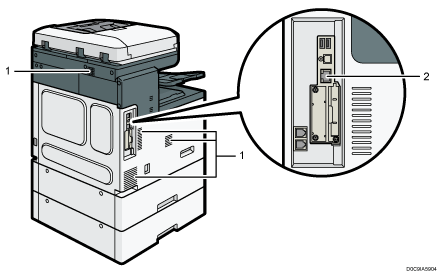

IM C300/C300F/C400F

Illustration de l'unité principale avec numérotation

  1. Aérations

    Permettent d'éviter la surchauffe.

  2. Port Ethernet

    Utilisez un câble d'interface réseau pour raccorder l'appareil au réseau.

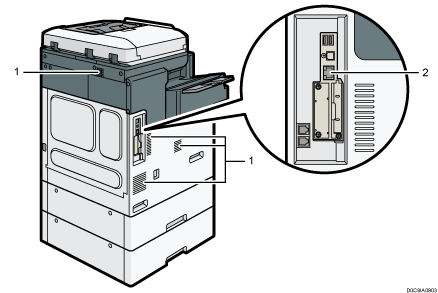

IM C400SRF

Illustration de l'unité principale avec numérotation

  1. Aérations

    Permettent d'éviter la surchauffe.

  2. Port Ethernet

    Utilisez un câble d'interface réseau pour raccorder l'appareil au réseau.
