Guia de l'usuariIM C300/C300F/C300FLT/C400F/C400SRF/C400FLT

Guia de noms i funcions dels components

PRECAUCIÓ

  • No obstruïu les sortides d'aire de la màquina. Si ho feu, es pot produir un incendi a causa del sobreescalfament dels components interns.

ADF és la sigla en anglès d'Alimentador automàtic de documents

Vista frontal i dreta

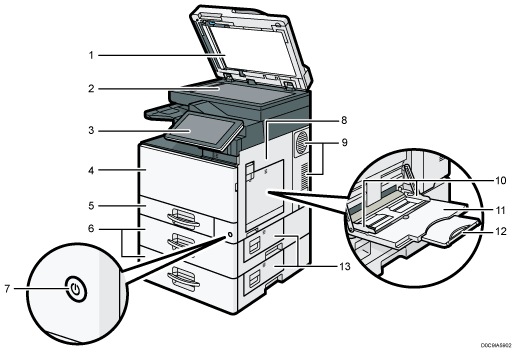

IM C300/C300F/C400F

Il·lustració de la unitat principal numerada com a il·lustració de crida

  1. Alimentador automàtic de documents (ADF)

    Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.

    Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.

  2. Cristall d'exposició

    Col·loqueu els originals cara avall aquí.

  3. Panell de control

    Vegeu Noms i funcions del panell de control.

  4. Tapa frontal

    Obriu per substituir el cartutx de tòner.

  5. Safata de paper

    El paper es carrega per aquí.

  6. Unitat de safata de paper

    El paper es carrega per aquí.

  7. Interruptor principal

    Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si no està encès, enceneu-lo.

  8. Tapa dreta

    Haureu d'obrir aquesta tapa en cas d'encallament de paper.

  9. Orificis de ventilació

    Eviten el sobreescalfament.

  10. Guies de paper

    Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.

  11. Safata bypass

    S'utilitza per copiar o imprimir en transparències OHP i en paper d'etiqueta (etiquetes adhesives).

  12. Unitat d'extensió

    Tireu d'aquesta unitat d'extensió quan carregueu papers de mida A4 o superior Horitzontal, 81/2 × 11Horitzontal a la safata bypass.

  13. Tapa inferior dreta

    Haureu d'obrir aquesta tapa en cas d'encallament de paper.

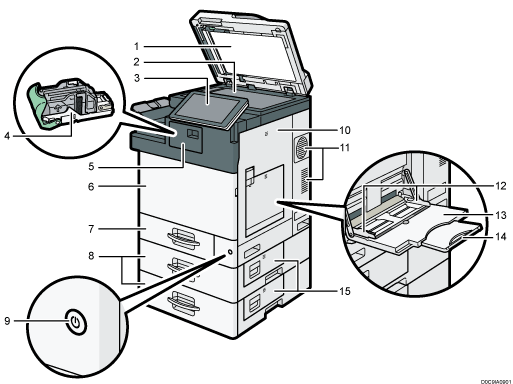

IM C400SRF

Il·lustració de la unitat principal numerada com a il·lustració de crida

  1. Alimentador automàtic de documents (ADF)

    Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.

    Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.

  2. Cristall d'exposició

    Col·loqueu els originals cara avall aquí.

  3. Panell de control

    Vegeu Noms i funcions del panell de control.

  4. Cartutx de grapes

    Cartutx de grapes per al finisher. Susbtituïu el cartutx quan s'esgotin les grapes.

  5. Tapa del finisher

    Obriu aquesta tapa per substituir el cartutx de grapes.

  6. Tapa frontal

    Obriu per substituir el cartutx de tòner.

  7. Safata de paper

    El paper es carrega per aquí.

  8. Unitat de safata de paper

    El paper es carrega per aquí.

  9. Interruptor principal

    Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si no està encès, enceneu-lo.

  10. Tapa dreta

    Haureu d'obrir aquesta tapa en cas d'encallament de paper.

  11. Orificis de ventilació

    Eviten el sobreescalfament.

  12. Guies de paper

    Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.

  13. Safata bypass

    S'utilitza per copiar o imprimir en transparències OHP i en paper d'etiqueta (etiquetes adhesives).

  14. Unitat d'extensió

    Tireu d'aquesta unitat d'extensió quan carregueu papers de mida A4 o superior Horitzontal, 81/2 × 11Horitzontal a la safata bypass.

  15. Tapa inferior dreta

    Haureu d'obrir aquesta tapa en cas d'encallament de paper.

Vista frontal i esquerra

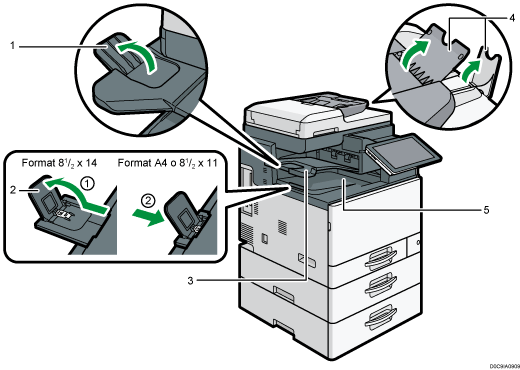

IM C300/C300F/C400F

Il·lustració de la unitat principal numerada com a il·lustració de crida

  1. Guia de la safata interna 2

    Obriu-la i alceu el topall del final quan vulgueu treballar amb paper gran.

  2. Guia de safata interna

    Obriu-la i alceu el topall del final quan vulgueu treballar amb paper gran.

    • Mida 81/2 × 14

      Retireu la guia fins a la posició 1.

    • Mida A4 o 81/2 × 11

      Retireu la guia fins a la posició i, a continuació, feu-la retrocedir a la posició 2.

  3. Safata interna 2

    Si la seleccioneu com a safata de sortida, les còpies, impressions o missatges de fax aniran a parar aquí, cara avall.

  4. Unitats d'extensió de l'ADF

    Eleveu els extensors per treballar amb paper gran.

  5. Safata interna

    Les còpies, les impressions i els faxos surten per aquesta safata.

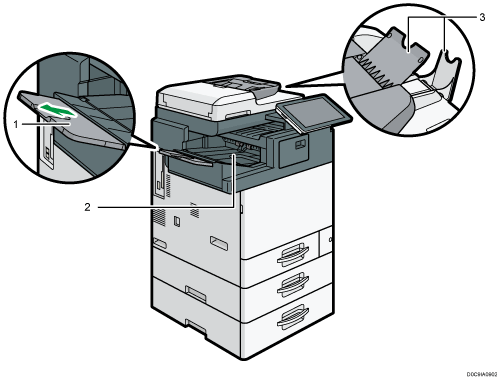

IM C400SRF

Il·lustració de la unitat principal numerada com a il·lustració de crida

  1. Guia de la safata de desplaçament del finisher

    Obriu el topall del final quan vulgueu treballar amb paper gran.

  2. Safata de desplaçament del finisher

    Les còpies, les impressions, el paper ordenat, el paper grapat i els faxos surten per aquesta safata.

  3. Unitats d'extensió de l'ADF

    Eleveu els extensors per treballar amb paper gran.

Vista posterior i esquerra

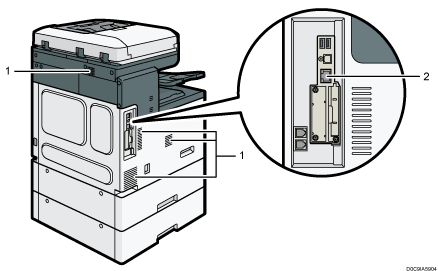

IM C300/C300F/C400F

Il·lustració de la unitat principal numerada com a il·lustració de crida

  1. Orificis de ventilació

    Eviten el sobreescalfament.

  2. Port Ethernet

    Utilitzeu un cable d'interfície de xarxa per connectar la màquina a una xarxa.

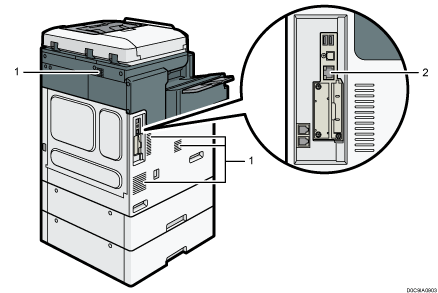

IM C400SRF

Il·lustració de la unitat principal numerada com a il·lustració de crida

  1. Orificis de ventilació

    Eviten el sobreescalfament.

  2. Port Ethernet

    Utilitzeu un cable d'interfície de xarxa per connectar la màquina a una xarxa.
