Guia de nomes e funções de componentes
- Não obstrua as saídas de ar do equipamento. Isso pode resultar em incêndio, pois os componentes internos estão superaquecidos.
ADF significa Alimentador automático de documentos.

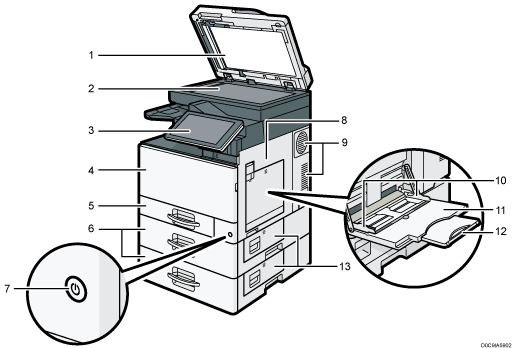

Vista frontal e direita
IM C300/C300F/C400F
Alimentador automático de documentos (ADF)
Coloque o ADF sobre os originais colocados no vidro de exposição.
Se você colocar uma pilha de originais no ADF, eles serão alimentados automaticamente, um a um.
Vidro de exposição
Coloque aqui os originais com a face virada para baixo.
Painel de controle
Consulte Nomes e funções do painel de controle.
Tampa frontal
Abra para substituir o cartucho de toner.
Bandeja de papel
Coloque papel aqui.
Unidade de bandeja de papel
Coloque papel aqui.
Interruptor de alimentação principal
Para operar o equipamento, o interruptor de alimentação principal deve estar ligado. Se estiver desligado, ligue-o.
Tampa direita
Abra esta tampa quando ocorrer atolamento de papel.
Saídas de ar
Previnem o superaquecimento.
Guias de papel
Ao carregar papel na bandeja de alimentação manual, alinhe as guias do papel empurrando-as contra o papel.
Bandeja de alimentação manual
Utilize para copiar ou imprimir em transparências OHP e em papel de etiqueta (etiquetas adesivas).
Extensor
Puxe esse extensor para fora ao colocar papel A4
, 81/2 × 11 ou papéis com tamanhos maiores na bandeja de alimentação manual.Tampa direita inferior
Abra esta tampa quando ocorrer atolamento de papel.

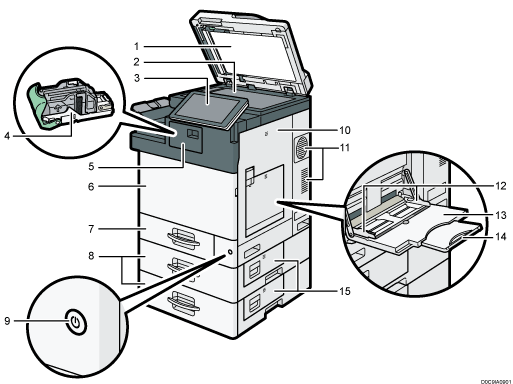

IM C400SRF
Alimentador automático de documentos (ADF)
Coloque o ADF sobre os originais colocados no vidro de exposição.
Se você colocar uma pilha de originais no ADF, eles serão alimentados automaticamente, um a um.
Vidro de exposição
Coloque aqui os originais com a face virada para baixo.
Painel de controle
Consulte Nomes e funções do painel de controle.
Cartucho de grampos
Cartucho de grampos para o finalizador. Substitua o cartucho quando os grampos acabarem.
Tampa do finalizador
Abra esta tampa para substituir o cartucho de grampos.
Tampa frontal
Abra para substituir o cartucho de toner.
Bandeja de papel
Coloque papel aqui.
Unidade de bandeja de papel
Coloque papel aqui.
Interruptor de alimentação principal
Para operar o equipamento, o interruptor de alimentação principal deve estar ligado. Se estiver desligado, ligue-o.
Tampa direita
Abra esta tampa quando ocorrer atolamento de papel.
Saídas de ar
Previnem o superaquecimento.
Guias de papel
Ao carregar papel na bandeja de alimentação manual, alinhe as guias do papel empurrando-as contra o papel.
Bandeja de alimentação manual
Utilize para copiar ou imprimir em transparências OHP e em papel de etiqueta (etiquetas adesivas).
Extensor
Puxe esse extensor para fora ao colocar papel A4
, 81/2 × 11 ou papéis com tamanhos maiores na bandeja de alimentação manual.Tampa direita inferior
Abra esta tampa quando ocorrer atolamento de papel.

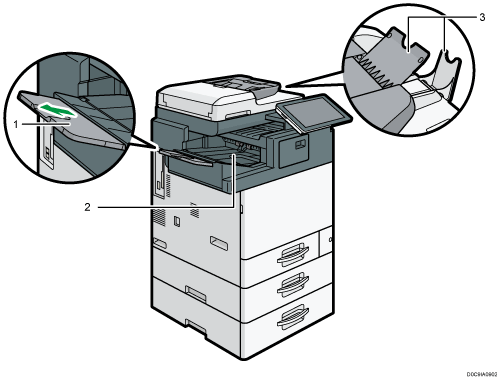

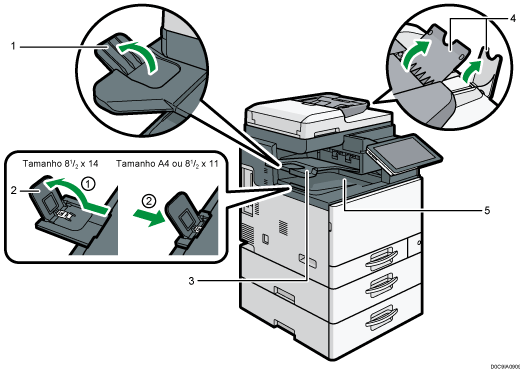

Vista frontal e esquerda
IM C300/C300F/C400F
Guia da bandeja interna 2
Expanda e aumente a guia de margem para usar papéis maiores.
Guia da bandeja interna
Expanda e aumente a guia de margem para usar papéis maiores.
Tamanho 81/2 × 14
Retire a guia para a posição 1.
Tamanho A4 ou 81/2 × 11
Retire a guia para a posição 1 e depois empurre-a novamente para a posição 2.
Bandeja interna 2
Se você selecionar essa bandeja como bandeja de saída, o papel copiado/impresso ou faxes saem aqui, voltados para baixo.
Extensores do ADF
Aumente esses extensores quando usar papéis grandes.
Bandeja interna
O papel copiado/impresso e os faxes recebidos saem neste local.
IM C400SRF
Guia da bandeja de separação em espinha do finalizador
Expanda e a guia de margem para usar papéis maiores.
Bandeja de separação em espinha do finalizador
O papel copiado/impresso/organizado/grampeado e os faxes recebidos saem neste local.
Extensores do ADF
Aumente esses extensores quando usar papéis grandes.

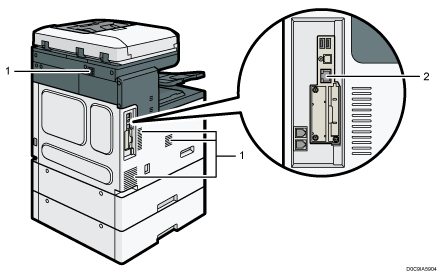

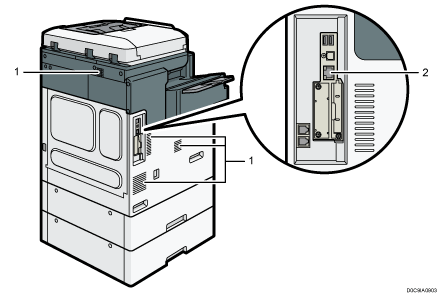

Vista traseira e esquerda
IM C300/C300F/C400F
Saídas de ar
Previnem o superaquecimento.
Porta Ethernet
Use um cabo de interface de rede para conectar o equipamento a uma rede.
IM C400SRF
Saídas de ar
Previnem o superaquecimento.
Porta Ethernet
Use um cabo de interface de rede para conectar o equipamento a uma rede.
