Guide till komponenternas namn och funktioner

Blockera inte maskinens ventiler. Det kan leda till en brand när interna delar överhettas.

Ikon för region A (främst Europa och Asien), (främst Europa) eller (främst Asien)

ikon för region B (huvudsakligen Nordamerika)

Skillnader i funktionerna mellan region A och B-modeller indikeras med två symboler.

Läs informationen med den symbol som motsvarar regionen för den modell som du använder.

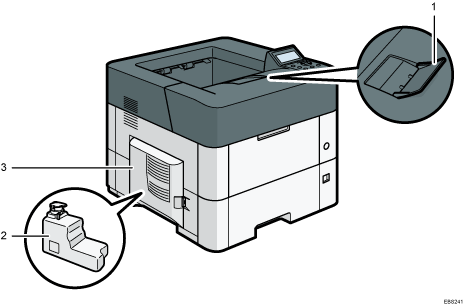

Förlängning till utmatningsfack
Dra upp detta stopp så att pappret inte ramlar ut.
Toneruppsamlare
Förbrukad toner samlas upp här. Ersätt uppsamlaren när den är full.
Vänster lucka
Öppna för att komma åt toneruppsamlaren.

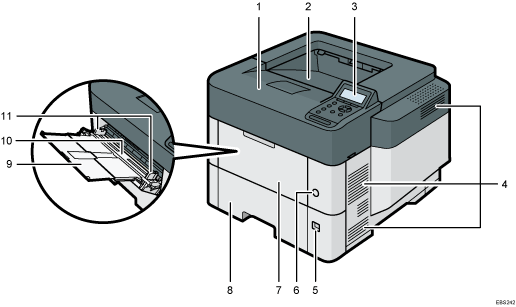

Övre lucka
Öppna för att komma åt insidan av skrivaren och ta bort papper som fastnat.
Öppna här för att byta skrivarpatroner.
Standardfack
Utskrifter samlas här med textsidan ned.
Kontrollpanel
Namn och funktioner på kontrollpanelen
Ventiler
Förhindrar överhettning.
Formatväljare
Använd denna ratt för att välja pappersformat. Om du vill använda ett pappersformat som inte visas på formatväljaren ställer du ratten på "". Därefter ställer du in pappersformatet via kontrollpanelen.
Huvudströmbrytare
Använd strömbrytaren för att slå på och stänga av skrivaren.
Slå på och av strömmen
Frontlucka
Öppna för att komma åt insidan av skrivaren och ta bort papper som fastnat.
Öppna här för att byta skrivarpatroner.
Kassett 1
Upp till 500 ark vanligt papper kan fyllas på.
Rekommenderade pappersformat och papperstyper
Förlängning till sidoinmatningsfacket
Dra ut förlängningen när du fyller på A4, 8¹/₂ × 11 eller papper av större format i sidoinmatningsfacket.
Sidoinmatningsfack
Upp till 100 ark vanligt papper kan fyllas på.
Rekommenderade pappersformat och papperstyper
Pappersguider
När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.

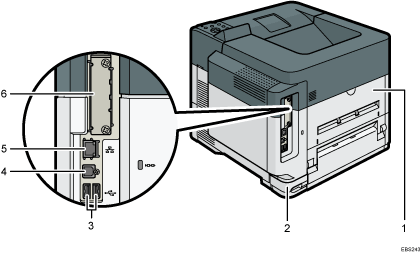

Bakre lucka
Öppna för att komma åt skrivarens insida.
Strömanslutning
Anslut strömkabeln till skrivaren. Sätt i den andra änden i ett eluttag.
USB-port A
Anslut externa enheter som en kortautentiseringsenhet, etc.
USB-port B
Använd porten för att ansluta maskinen till datorn med en USB-kabel.
Ethernet-port
Använd en nätverksgränssnittskabel för att ansluta skrivaren till ett nätverk.
Plats för gräsnsnittskort (tillval)
Här kan gränssnittskort installeras.
Sätt i ett trådlöst LAN-gränssnittskort (tillval), ett IEEE 1284-gränssnittskort eller en enhetsserver.

Skrivarpatron
Meddelanden visas på skärmen när skrivarpatronen måste bytas, eller när en ny behöver förberedas.
Ersätta tonern
