Перечень названий и функций компонентов
- Не закрывайте вентиляционные отверстия устройства. Это может привести к возгоранию из-за перегрева внутренних деталей.
Символы регионов A и B
(главным образом страны Европы и Азии), (главным образом страны Европы) или (главным образом страны Азии)
(главным образом страны Северной Америки)
Различие в функциях региона A и региона Б обозначается двумя символами.
Прочтите информацию, обозначенную символом, соответствующим региону, в котором используется данная модель.

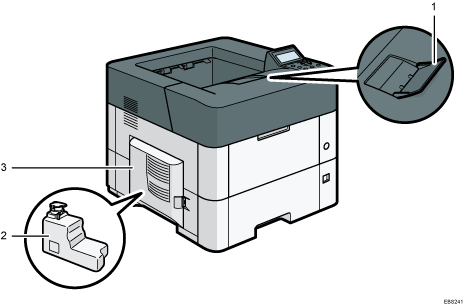

Наружная часть: вид спереди и слева
Удлинитель лотка
Вытяните этот ограничитель, чтобы предотвратить выпадение бумаги.
Емкость отработанного тонера
Здесь собирается отработанный тонер. Замените емкость, когда она заполнится.
Левая крышка
Откройте, чтобы получить доступ к емкости с отработанным тонером.

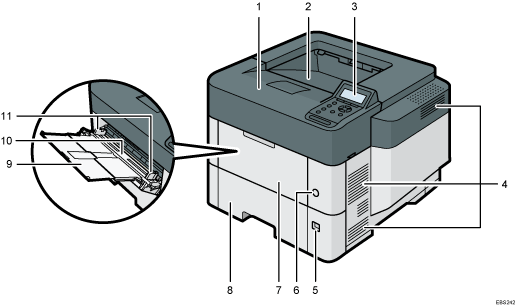

Наружная часть: вид спереди и справа
Верхняя крышка
Откройте для доступа к внутренним узлам принтера и извлечения замятой бумаги.
Откройте для замены принт-картриджа.
Стандартный лоток
Бумага укладывается здесь печатной стороной вниз.
Панель управления
Вентиляционные отверстия
Предотвращают перегрев устройства.
Диск выбора размера бумаги
Используйте данный диск для выбора размера бумаги. Для выбора размера бумаги, который отсутствует на диске, установите диск в положение "
". В этом случае необходимо выбрать размер бумаги с помощью панели управления.Выключатель основного питания
Этот выключатель служит для включения и выключения питания.
Передняя крышка
Откройте для доступа к внутренним узлам принтера и извлечения замятой бумаги.
Откройте для замены принт-картриджа.
Лоток 1
Можно загрузить до 500 листов обычной бумаги.
Удлинитель обходного лотка
Вытяните данный удлинитель при загрузке бумаги формата А4
, 81/2 × 11 или большего размера в обходной лоток.Обходной лоток
Можно загрузить до 100 листов обычной бумаги.
Направляющие для бумаги
При укладке бумаги в обходной лоток выровняйте направляющие по листам бумаги.

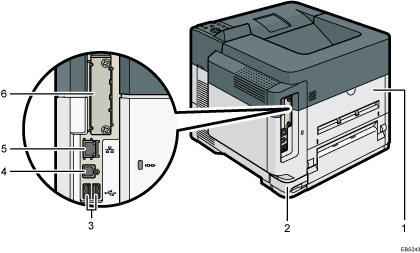

Наружная часть: вид сзади и слева
Задняя крышка
Откройте для доступа к внутренней части устройства.
Разъем питания
Подключите сюда шнур питания принтера. Вставьте другой конец в розетку.
USB порт A
Подключите внешние устройства, например, устройство идентификации карт и т.п.
USB порт B
Этот порт используется для подключения аппарата к компьютеру посредством USB-кабеля.
Порт Ethernet
Подключите принтер к сети при помощи сетевого кабеля.
Дополнительный разъем интерфейсной платы
Можно вставить дополнительные интерфейсные платы.
Установите дополнительную интерфейсную плату беспроводной ЛВС, интерфейсную плату IEEE 1284 или сервер устройств.

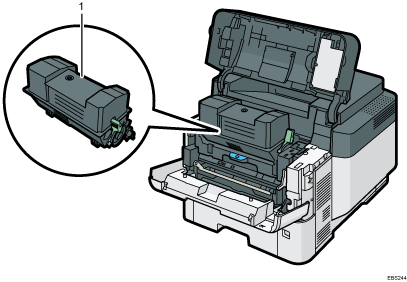

Внутренняя часть: вид спереди
Принт-картридж
При необходимости замены отработанного картриджа или подготовки нового на экране появляются соответствующие сообщения.
Описание функций внутренних опций принтера
Дополнительные карты памяти SD
SD карта виртуальной машины Java
Эта карта позволяет устанавливать приложения программного обеспечения.
Карта XPS
Позволяет выводить на печать файлы XPS.
Модуль IPDS
Позволяет выполнять печать с использованием интеллектуальных потоков данных печати (IPDS).
Информацию об установке данной опции см. в Руководствах Пользователя.
Модуль PostScript3
Позволяет выполнять печать с помощью оригинального языка Adobe PostScript3.
Дополнительные модули интерфейсов
Плата беспроводной сети
Позволяет связываться с устройством по беспроводной сети.
Интерфейсная плата IEEE 1284
Подключается с помощью кабеля IEEE 1284.
Сервер устройств
Позволяет добавить на принтер порт Ethernet и использовать два IP-адреса одновременно.
Чтобы установить следующие опции, обратитесь к представителю сервисной службы.
Жесткий диск
Позволяет хранить документы для печати.
Усиленная защита жесткого диска
Позволяет усилить защиту жесткого диска с помощью функции шифрования, совместимого со стандартом FIPS 140-2.
Если вы хотите использовать две или более SD-карт, которые могут быть установлены в один и тот же разъем, обратитесь к продавцу или представителю сервисной службы.
