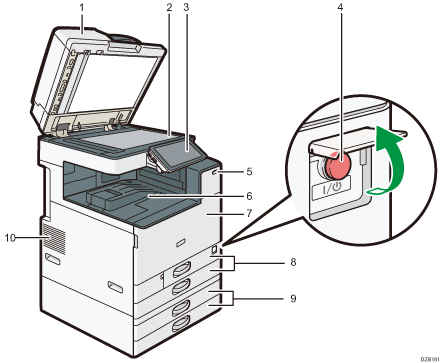

부품 이름 및 기능 설명

노출 유리 덮개/자동 급지 장치(ADF)

노출 유리에 원본을 놓고 덮개를 내립니다.

원본이 여러 장인 경우 ADF에 놓으면 한 장씩 자동으로 급지됩니다.

노출 유리

원본을 작업면이 아래로 향하도록 해서 여기에 올려놓습니다.

노출 유리에 원본 올려놓기

제어 패널

제어 패널의 이름 및 기능

주 전원 스위치

전원을 껐다 켜고 주 전원 스위치의 덮개를 열고 주 전원 스위치를 누릅니다.

전원 켜고 끄기

사람 감지 센서

기기에 접근하는 사람을 감지합니다.

사용자 가이드(전체 버전) 영문

내부 트레이 1

복사본/인쇄물 및 수신된 팩스 페이지가 여기로 전달됩니다. 그리고 나서 내부 트레이 내부에 부착된 용지 홀더 아래로 용지가 배출됩니다.

전면 덮개

기기의 내부를 보려면 이 덮개를 엽니다.

토너 교체

용지함(용지함 1, 2)

표준 용지함. 여기에 용지를 적재합니다.

용지함에 용지 적재

하단 용지함(용지함 3, 4)

옵션 용지함. 여기에 용지를 적재합니다.

용지함에 용지 적재

배기구

내부 부품의 과열을 막기 위해 기기 내부를 환기시키기 위한 구멍.

대량 인쇄 이후 기기 내부의 온도를 낮추기 위해 환기 팬이 계속 돌아갈 수 있습니다.

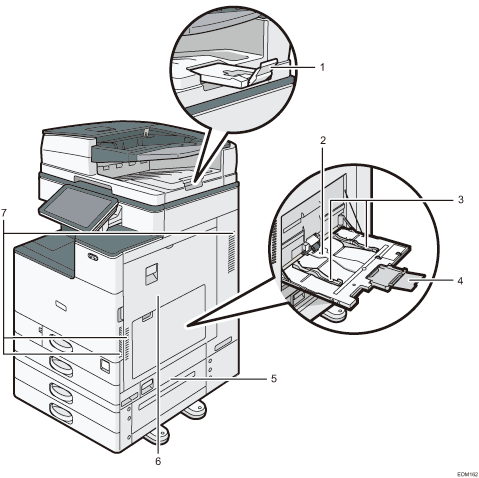

ADF 트레이 확장대

이 확장대를 당겨 빼내면 B4 또는 8¹/₂ × 14 크기보다 큰 원본이 떨어지는 것을 막을 수 있습니다.

수동급지 트레이

OHP 투명 필름, 라벨지(접착 라벨) 등 용지함에 적재할 수 없는 용지에 복사하거나 인쇄할 때 이 트레이를 사용합니다.

수동급지 트레이에 용지 적재

용지 가이드

수동급지 트레이에 용지를 적재할 때 용지 가이드를 용지 가장자리와 수평이 되도록 조정합니다.

확장대

A4, 8¹/₂ × 11보다 큰 용지를 적재할 때 이 확장대를 당겨 빼냅니다.

오른쪽 하단 덮개

걸린 용지를 제거하려면 이 덮개를 엽니다.

오른쪽 덮개

걸린 용지를 제거하려면 이 덮개를 엽니다.

배기구

내부 부품의 과열을 막기 위해 기기 내부를 환기시키기 위한 구멍.

대량 인쇄 이후 기기 내부의 온도를 낮추기 위해 환기 팬이 계속 돌아갈 수 있습니다.

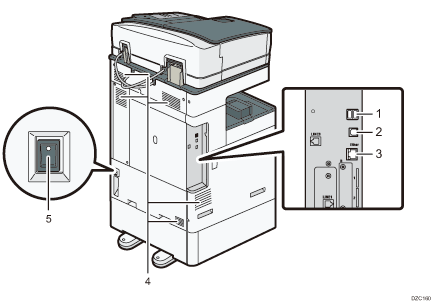

USB2.0 인터페이스 타입 A

IC 카드 인증 장치를 연결하기 위해 이 포트를 사용합니다.

USB2.0 인터페이스 타입 B

기기와 컴퓨터를 USB 케이블로 연결하기 위해 이 포트를 사용합니다.

이더넷 인터페이스

기기를 네트워크에 연결하거나 인터넷으로 원격 관리 서비스(RICOH @Remote)를 사용하기 위해 이 포트를 사용합니다.

배기구

내부 부품의 과열을 막기 위해 기기 내부를 환기시키기 위한 구멍.

대량 인쇄 이후 기기 내부의 온도를 낮추기 위해 환기 팬이 계속 돌아갈 수 있습니다.

방습 히터 스위치

용지에 습기가 흡수되는 것을 말고 인쇄 품질을 유지하기 위해서 스위치를 "On"으로 돌립니다. 습기가 높거나 온도가 낮은 곳에서 기기를 사용할 때 이 기능을 사용합니다.
