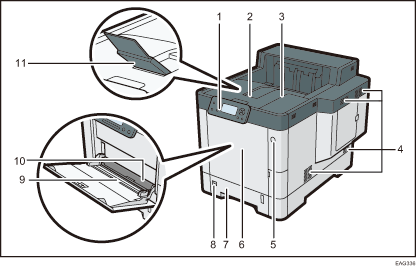

Exterior: Visão frontal

Painel de controle

Para maiores informações, consulte Guia de nomes e funções do painel de controle.

Tampa superior

Abra para acessar o interior da impressora e remover o papel atolado.

Abra também para substituir o cartucho de impressão.

Bandeja padrão

As folhas impressas são empilhadas nesta bandeja com o lado impresso voltado para baixo.

Saídas de ar

Previnem o superaquecimento.

Interruptor de alimentação principal

Utilize este interruptor para ligar e desligar a impressora.

Para informações sobre como desligar a impressora, consulte Desligar o equipamento.

Tampa frontal

Abra para acessar o interior da impressora e remover o papel atolado.

Abra também para substituir o cartucho de impressão.

Bandeja 1

Permite carregar 500 folhas de papel normal.

Para mais informações sobre quais tamanhos e tipos de papel podem ser usados, consulte Especificações de tamanho do papel e Especificações de tipo de papel.

Seletor de tamanho de papel

Use este seletor para especificar o tamanho do papel. Para usar um tamanho de papel que não está indicado no seletor de tamanho de papel, ajuste o seletor para "". Se este for o caso, ajuste o tamanho do papel utilizando o painel de controle.

Bandeja de alimentação manual

Permite carregar 100 folhas de papel normal.

Para mais informações sobre quais tamanhos e tipos de papel podem ser usados, consulte Especificações de tamanho do papel e Especificações de tipo de papel.

Guias de papel

Ao carregar papel na bandeja de alimentação manual, alinhe as guias do papel empurrando-as contra o papel.

Extensor da bandeja

Puxe para evitar que o papel caia.
