Instal·lació del disc dur
No toqueu la part interior del compartiment de la placa del controlador. Si ho feu, us podríeu cremar o provocar errors de funcionament en la impressora.
Abans de començar la instal·lació, toqueu una peça metàl·lica per descarregar l'electricitat estàtica. L'electricitat estàtica pot malmetre les unitats d'expansió de la memòria.
Eviteu que la unitat d'expansió de memòria pateixi cops.
Abans d'utilitzar la nova unitat de disc dur, heu d'establir la configuració del driver de la impressora.
No retireu els cargols del disc dur opcional.

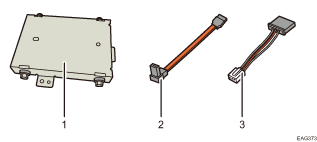

Comproveu el contingut del paquet.
Disc dur
Cable pla
Cable d'alimentació
Traieu la coberta de la unitat de disc dur.
Afluixeu els cargols amb una moneda i, tot seguit, feu lliscar la coberta interior fins la part superior per treure-la.
La figura que apareix a continuació mostra el lloc on s'ha d'instal·lar la unitat de disc dur. Mostra, també, la posició dels receptacles per endollar el cable d'alimentació i el cable pla SATA.
Receptacle del cable d'alimentació
Receptacle del cable pla SATA
Lloc d'instal·lació de la unitat del disc dur
Connecteu el cable pla i el cable d'alimentació al disc dur.
Fixeu la unitat de disc dur en la impressora amb dos cargols.
Endolleu el cable d'alimentació en el seu receptacle, mantenint l'ungla del cable cara amunt.
Inseriu el cable pla SATA en el seu receptacle, mantenint l'ungla del cable cara amunt.
Connecteu el cable pla SATA de manera que el cable envolti el cable d'alimentació des de baix.
No retorceu el cable pla SATA.
Inseriu les cinc projeccions de la coberta interior inclosa en les cinc osques de la impressora.
Colleu el cargol.
Col·loqueu la coberta de la unitat de disc dur.
Endolleu el cable d'alimentació i, a continuació, engegueu la impressora.
Quan encengueu l'alimentació, apareixerà un missatge indicant que es formatejarà la unitat de disc dur.
Premeu [OK] para començar a formatar la unitat.
El missatge també es mostrarà quan es substitueixi la unitat de disc dur.
Imprimiu la pàgina de configuració per confirmar la instal·lació.
Imprimiu la pàgina de configuració per comprovar si el disc dur s'ha instal·lat correctament. Si s'ha instal·lat correctament, a la pàgina de configuració apreixerà "Hard Disk" (Disc dur) per a "Device Connection" (Connexió de dispositiu). Per obtenir més informació sobre la impressió de la pàgina de configuració, consulteu Instruccions d'ús.
Si el disc dur no s'ha instal·lat correctament, repetiu el procediment des del principi. Si no la podeu instal·lar correctament després d'intentar-ho un segon cop, poseu-vos en contacte amb el representant de vendes o el representant del servei tècnic.
Per utilitzar el disc dur instal·lat, configureu les opcions de la impressora des dels "Accessoris" del controlador de la impressora. Per a obtenir informació detallada sobre com obrir "Accessoris", consulteu la Guia d'instal·lació.
