A merevlemez telepítése

Ne érintse meg a vezérlőkártyát tartalmazó rekesz belsejét. Ha így tesz, a nyomtató meghibásodhat, vagy égés történhet.
A telepítés megkezdése előtt földelje magát fém megérintésével, hogy kisüsse a sztatikus elektromosságot. A sztatikus elektromosság kárt tehet az memóriabővítő egységekben.
Ne tegye ki ütéseknek a memóriabővítő egységeket.
Az új merevlemez használatba vétele előtt meg kell adni a beállításokat a nyomtató-illesztőprogramban.
Ne vegye ki a csavarokat az opcionális merevlemezből.

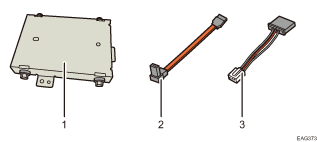

Ellenőrizze a csomag tartalmát.

Távolítsa el a merevlemez fedelét.

Lazítsa meg a csavarokat pénzérmével, majd csúsztassa a belső fedelet a tetejére az eltávolításhoz.

A lenti ábrán a merevlemez rögzítési helye látható. Láthatók rajta a tápvezeték és a lapos SATA-kábel csatlakozóinak helyei is.

Csatlakoztassa a lapos kábelt és a tápvezetéket a merevlemezhez.

Reteszelje a merevlemezt a nyomtatón két csavarral.

Csatlakoztassa a tápvezetéket csatlakozójába úgy, hogy a vezetéken lévő karom felfelé nézzen.

Helyezze be a lapos SATA-kábelt csatlakozójába úgy, hogy a kábelen lévő karom felfelé nézzen.

Csatlakoztassa a lapos SATA-kábelt úgy, hogy a kábel felülről megkerülje a tápvezetéket.
Ne csavarja meg a lapos SATA-kábelt.

Helyezze be a nyomtató rovátkáiba a mellékelt belső fedélen lévő öt kiugrást.

Húzza meg a csavart.

Rögzítse a merevlemez fedelét.

Csatlakoztassa a tápkábelt, majd kapcsolja be a nyomtatót.

A tápellátás bekapcsolásakor megjelenik egy üzenet, mely azt jelzi, hogy a külső merevlemez formázására kerül sor.

A lemezformázás megkezdéséhez nyomja meg az [OK] gombot.

Az üzenet a merevlemez cseréje után is megjelenik.

Nyomtassa ki a konfigurációs oldalt a telepítés ellenőrzése céljából.

A merevlemez megfelelő beszerelésének ellenőrzéséhez nyomtasson ki egy konfigurációs oldalt. Ha megfelelő a telepítés, a konfigurációs oldalon megjelenik a „Merevlemez” felirat az „Eszközcsatlakozás” elemnél. A konfigurációs oldal kinyomtatásáról lásd: "Test Printing", Operating Instructions.
Ha a merevlemez nincs megfelelően beszerelve, ismételje meg a folyamatot. Ha másodjára sem sikerül megfelelően beszerelni, forduljon az értékesítőjéhez vagy a szervizképviselethez.
A telepített merevlemez használatához konfigurálja a nyomtató-illesztőprogram "Tartozékok" pontjában levő nyomtatási beállításokat. A "Tartozékok" megnyitásával kapcsolatban lásd: "Configuring Option Settings for the Printer", Setup Guide.
