Instalar o Disco Rígido
Não toque no interior do compartimento da placa controladora. Se o fizer, pode provocar uma avaria na impressora ou sofrer uma queimadura.
Antes de começar o processo de instalação, toque em algo metálico para descarregar a eletricidade estática. A eletricidade estática pode danificar as unidades de expansão de memória.
Não sujeite a unidade de expansão de memória a choques físicos.
Antes de utilizar o novo disco rígido, tem de configurar as definições no driver de impressão.
Não retire os parafusos no disco rígido opcional.

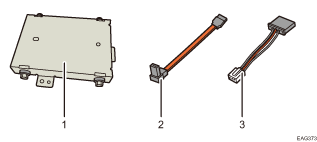

Verifique os conteúdos do pacote.
Disco rígido
Cabo plano
Cabo de alimentação
Retire a tampa do disco rígido.
Desaperte os parafusos com a ajuda de uma moeda e, em seguida, faça deslizar a tampa interior para cima para a retirar.
A figura abaixo mostra a localização para instalar a unidade de disco rígido. Mostra também as localizações dos conetores para ligar o cabo de alimentação e o cabo achatado SATA.
Conetor do cabo de alimentação
Conetor do cabo achatado SATA
Localização para instalar a unidade de disco rígido
Ligue o cabo plano e o cabo de alimentação ao disco rígido.
Fixe a unidade de disco rígido na impressora com dois parafusos.
Ligue o cabo de alimentação no conetor com a peça de bloqueio do cabo virada para cima.
Insira o cabo achatado SATA no conetor ecom a peça de bloqueio do cabo virada para cima.
Ligue o cabo achatado SATA de modo a que contorne o cabo de alimentação a partir de baixo.
Não torça o cabo achatado SATA.
Encaixe as cinco saliências na tampa interior fornecida nos entalhes da impressora.
Aperte o parafuso.
Coloque a tampa da unidade de disco rígido.
Ligue o cabo de alimentação e, em seguida, a impressora.
Quando ligar o equipamento, aparecerá uma mensagem a indicar que o disco externo será formatado.
Prima [OK] para começar a formatar o disco.
A mensagem também é apresentada após substituir a unidade de duisco rígido.
Imprima a página de configuração para confirmar a instalação.
Verifique se o disco rígido foi instalado corretamente, imprimindo a página de configuração. Quando corretamente instalado, aparecerá "Disco rígido" em "Ligação de dispositivo" na página de configuração. Para mais informações sobre impressão, consulte Operating Instructions.
Se o disco rígido não foi instalado corretamente, repita o procedimento desde o início. Se não ficar instalado corretamente após a tentativa de instalação pela segunda vez, contacte o seu revendedor ou a assistência técnica.
Para utilizar o disco rígido, configure as opções de impressão em "Acessórios" no driver de impressão. Para mais informações sobre como abrir os "Acessórios", consulte o Guia de Configuração.
