Installation du disque dur
Ne touchez pas l'intérieur du compartiment de la carte contrôleur. Cela risque d'entraîner un dysfonctionnement de l'imprimante ou de provoquer des brûlures.
Avant de commencer l'installation, reliez-vous à la terre en touchant un objet métallique pour vous décharger de toute électricité statique. L'électricité statique peut endommager les unités d'extension mémoire.
Ne soumettez pas l'unité d'extension mémoire à des chocs physiques.
Avant d'utiliser le nouveau disque dur, vous devez configurer les paramètres dans le pilote d'impression.
Ne retirez pas les vis du disque dur en option.

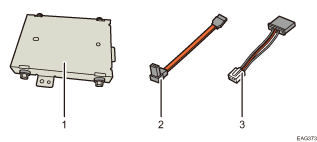

Vérifiez le contenu de l'emballage.
Disque dur
Câble plat
Cordon d'alimentation
Retirez le capot du disque dur.
Desserrez les vis à l'aide d'une pièce, puis faites glisser le capot intérieur vers le haut pour le retirer.
La figure ci-dessous indique l'emplacement de connexion du disque dur. Elle indique également les emplacements des prises dans lesquelles brancher le cordon d'alimentation et le câble plat SATA.
Prise du cordon d'alimentation
Prise du câble plat SATA
Emplacement de connexion du disque dur
Connectez le câble plat et le cordon d'alimentation au disque dur.
Fixez le disque dur sur l'imprimante à l'aide de deux vis.
Branchez le cordon d'alimentation dans la prise avec l'ergot du cordon orienté vers le haut.
Insérez le câble plat SATA dans la prise correspondante avec l'ergot du câble orienté vers le haut.
Connectez le câble plat SATA de manière à ce qu'il contourne le câble d'alimentation par dessous.
Ne tordez pas le câble plat SATA.
Insérez les cinq saillies du capot intérieur fourni dans les encoches de l'imprimante.
Serrez la vis.
Fixez le capot du disque dur.
Branchez le cordon d'alimentation et allumez l'imprimante.
Lorsque vous allumez l'imprimante, un message s'affiche indiquant que l'appareil va procéder au formatage du disque dur externe.
Appuyez sur [OK] pour lancer le formatage du disque dur.
Le message s'affiche également après le remplacement du disque dur.
Imprimez la page de configuration pour vérifier l'installation.
Vérifiez que le disque dur a été installé correctement en imprimant la page de configuration. S'il est correctement installé, « Disque dur » est affiché dans « Connexion des périphériques » dans la page de configuration. Pour de plus amples informations sur l'impression de la page de configuration, voir Test d'impression.
Si le disque dur n'a pas été correctement installé, recommencez la procédure. Si elle n'est toujours pas installée correctement après avoir réessayé l'installation une seconde fois, contactez votre revendeur ou le SAV.
Pour utiliser le disque dur installé, configurez les options de l'imprimante dans « Accessoires » dans le pilote d'impression. Pour plus d'informations sur l'ouverture d'« Accessoires », voir le Manuel de configuration.
