Extérieur : Vue avant

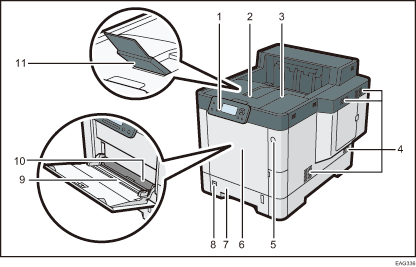

Illustration de l'unité principale avec numérotation

Panneau de commande
Pour de plus amples informations, voir Guide relatif aux noms et fonctions du panneau de commande.
Capot supérieur
Ouvrez cette partie pour accéder à l'intérieur de l'imprimante et pour retirer le papier coincé.
Ouvrez ce capot pour remplacer la cartouche d'impression.
Réceptacle standard
C'est à cet endroit que s'empilent les tirages, face imprimée vers le bas.
Aérations
Permettent d'éviter la surchauffe.
Interrupteur principal d'alimentation
Utilisez cet interrupteur pour allumer et éteindre l'imprimante.
Pour de plus amples informations sur l'arrêt de l'imprimante, voir Mise hors tension.
Capot avant
Ouvrez cette partie pour accéder à l'intérieur de l'imprimante et pour retirer le papier coincé.
Ouvrez ce capot pour remplacer la cartouche d'impression.
Magasin 1
Il est possible de charger jusqu'à 500 feuilles de papier ordinaire.
Pour de plus amples informations sur les formats et types de papier pouvant être utilisés, voir Caractéristiques du format papier et Caractéristiques du type de papier.
Cadran du format de papier
Utilisez cette molette pour définir le format du papier. Pour utiliser un format de papier non indiqué sur la molette du format de papier, réglez-la sur « ». Si tel est le cas, définissez le format papier à l'aide du panneau de commande.
Bypass
Il est possible de charger jusqu'à 100 feuilles de papier ordinaire.
Pour de plus amples informations sur les formats et types de papier pouvant être utilisés, voir Caractéristiques du format papier et Caractéristiques du type de papier.
Guides papier
Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.
Extension du réceptacle
Tirez ce guide pour empêcher le papier de tomber.
