部件指南

本节介绍机器的前后侧各部件名称并概述其功能。

你可在M 2701和G1127上使用自动送稿器。

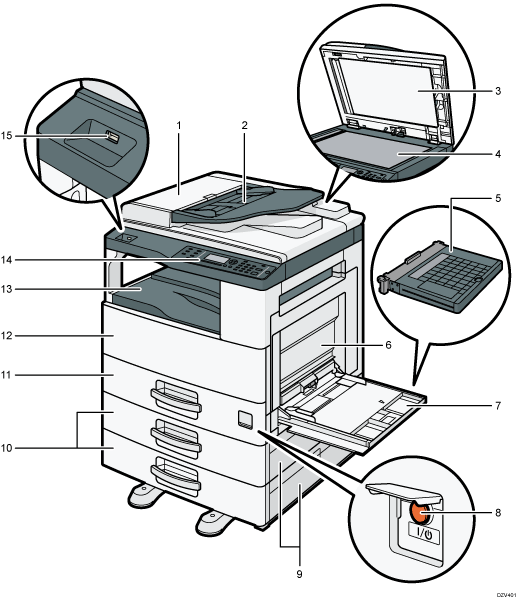

外部：正视图

编号	名称	说明
1	ADF盖	打开此盖可取出卡在ADF中的原稿。
2	ADF进纸盘	在此处放置一叠原稿。原稿将自动送入。该纸盘最多可放置40张A3/11×17或50张其他尺寸的纸张。
3	自动送稿器（曝光玻璃盖）	ADF与曝光玻璃盖板集成在一起。打开此盖在曝光玻璃上放置原稿。
4	曝光玻璃	逐页在此处放置原稿。
5	手送台盖	将此盖安装到手送台上以防止灰尘进入。
6	右盖	卡纸时打开此盖。要打开此盖，请先打开手送台。
7	手送台	该纸盘最多可放置100张普通纸。
8	电源开关	若要操作机器，必须打开电源开关。如果电源处于关闭状态，请打开电源开关盖，然后打开电源。
9	纸盘2右盖/纸盘3右盖	卡纸时打开此盖。
10	纸盘2-3（选购件）	该纸盘最多可放置500张普通纸。
11	纸盘1	该纸盘最多可放置500张普通纸。
12	前盖	打开此该可更换打印盒。
13	内部纸盘	打印的纸张在此输出。最多可装入250页普通纸。
14	控制面板	包含用于机器控制的屏幕和按键。
15	USB闪存设备端口	插入USB闪存设备，使用扫描到USB功能存储扫描文件。

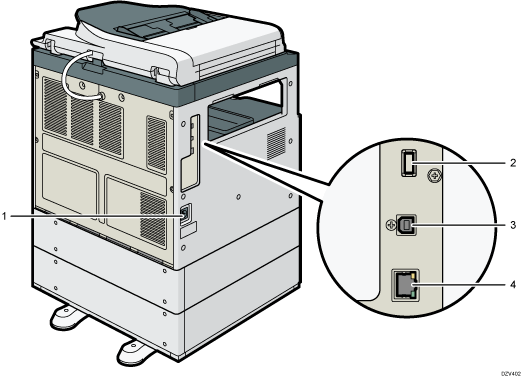

外部：后视图

编号	名称	说明
1	电源插座	用于将电源线连接到机器上。
2	用于无线局域网选购件的USB端口	在机器电源关闭后，插入无线局域网选购件以连接无线局域网。
3	USB端口	用于使用USB电缆将机器连接到计算机。
4	以太网端口	用于使用网络接口电缆将机器连接到网络。

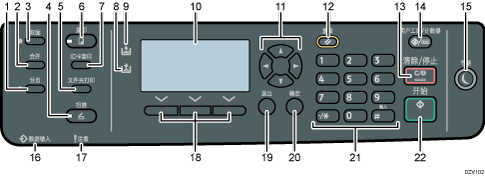

控制面板

编号	名称	说明
1	[分页]键	按下该键可按连续顺序将复印件组合成套。
2	[合并]键	按下该键可将两张单面原稿或一张双面原稿合并到一张纸的一面。
3	[双面]键	按下该键可在纸张的两面进行打印。
4	[扫描]键	按下该键可将机器切换到扫描模式。
5	[文件夹打印]键	按下该键则当前作业进入文件夹打印模式。
6	[复印]键	按下该键可将机器切换到复印模式。请注意，当您在按[ID卡复印]键或[文件夹打印]键后打开的菜单中执行菜单操作时，按下此键，机器将不会返回复印模式。
7	[ID卡复印]键	按下该键则当前作业进入ID卡复印模式。
8	添加碳粉指示灯	碳粉盒几乎为空时闪烁。当机器碳粉用尽时亮起。
9	装纸指示灯	当机器缺纸时亮起。
10	屏幕	显示当前状态与信息。
11	滚动键	按下这些键可按照各个键指示的方向移动光标。机器处于待机模式时，按[][]键将显示用于配置机器当前操作模式（复印或扫描）设置的菜单。按[][]键可以滚动屏幕并在菜单上选择项目。
12	[重设]键	按下该键以清除当前设置。
13	[清除/停止]键	机器正在处理作业时：按下该键可取消当前作业。在配置机器设置时：按下该键可取消当前设置并返回待机模式。处于待机模式时：按下该键可取消图像浓度或分辨率等临时设置。
14	[用户工具/计数器]键	按下该键显示配置机器系统设置的菜单。您还可以检查或打印计数器值。如果在执行各种设置时按下此键，则机器将返回初始画面。
15	[节能]键	按此键进入节能模式1或节能模式2。当机器处于节能模式1或节能模式2时，再次按下此键以退出节能模式。当机器处于节能模式1时，[节能]键亮起。当机器处于节能模式2时，[节能]键慢闪烁。
16	数据输入指示灯	当机器从主机设备接收打印数据时，此指示灯闪烁。当机器中存储有锁定的打印文件时，该指示灯亮起。
17	警告指示灯	碳粉将要用完时指示灯闪烁，当机器碳粉用尽或机器出现错误，则此灯亮起。
18	选择键	按下屏幕底部显示项目下的按键进行选择。
19	[退出]键	按下该键可取消上一次操作或返回到上一级菜单。
20	[确定]键	按下该键确认设置和指定值或切换到下一级菜单。
21	数字键	当指定复印数量等设置时可用来输入数值，或者指定名称时用来输入字母。
22	[开始]键	按下该键可开始扫描或复印。
