Guía de componentes

En esta sección se presentan los nombres de las distintas piezas de las partes delantera y trasera de la máquina y se describen brevemente sus funciones.

Puede utilizar el ADF únicamente en el modelo M 2701.

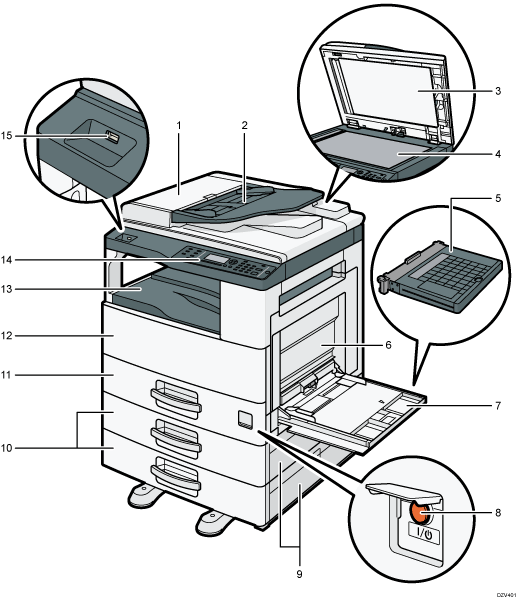

Exterior: vista frontal

Ilustración de la unidad principal, ilustración con llamadas numeradas

N.º	Nombre	Descripción
1	Tapa del ADF	Abra esta tapa para retirar los originales atascados en el ADF.
2	Bandeja de entrada del ADF	Coloque aquí las pilas de originales. Se alimentarán automáticamente. Esta bandeja puede contener un máximo de 40 hojas de tamaño A3 u 11 × 17 y un máximo de 50 hojas de un tamaño distinto a A3 u 11 × 17.
3	Alimentador automático de documentos (tapa del cristal de exposición)	El ADF está integrado en la tapa del cristal de exposición. Abra esta tapa para colocar los originales en el cristal de exposición.
4	Cristal de exposición	Coloque aquí los originales hoja a hoja.
5	Cubierta de la bandeja bypass	Coloque esta cubierta en la bandeja bypass para evitar la acumulación de polvo.
6	Tapa derecha	Abra esta tapa cuando se produzca un atasco. Para abrir esta tapa, primero abra la bandeja bypass.
7	Bandeja bypass	Esta bandeja puede almacenar hasta 100 hojas de papel normal.
8	Interruptor de alimentación	Para poner en funcionamiento la máquina, el interruptor principal de alimentación debe estar en posición de encendido. Si está en posición de apagado, abra la tapa del interruptor de alimentación y colóquelo en posición de encendido.
9	Cubierta derecha de la bandeja 2/Cubierta derecha de la bandeja 3	Abra esta tapa cuando se produzca un atasco.
10	Bandejas 2-3 (opcionales)	Esta bandeja puede almacenar un máximo de 500 hojas de papel normal.
11	Bandeja 1	Esta bandeja puede almacenar un máximo de 500 hojas de papel normal.
12	Tapa frontal	Abra esta tapa para cambiar el cartucho de impresión.
13	Bandeja interna	El papel impreso sale por aquí. Pueden apilarse aquí hasta 250 hojas de papel normal.
14	Panel de mandos	Contiene una pantalla y las teclas para el control de la máquina.
15	Puerto para dispositivo USB de memoria flash	Inserte una memoria flash USB para almacenar los archivos escaneados mediante la función Escaneo a USB.

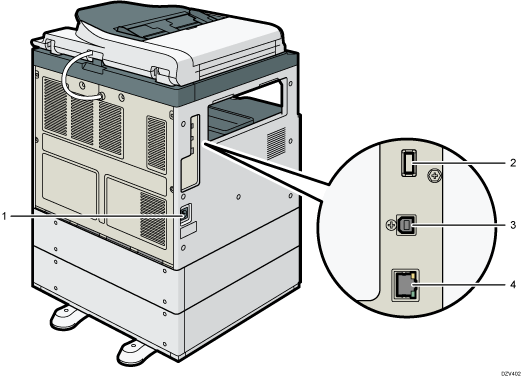

Exterior: vista posterior

N.º	Nombre	Descripción
1	Toma de corriente	Para conectar el cable de alimentación a la máquina.
2	Puerto USB para la opción de LAN inalámbrica	Introduzca la opción de LAN inalámbrica para conectarse a una LAN inalámbrica cuando la máquina esté apagada.
3	Puerto USB	Para conectar la máquina a un ordenador mediante un cable USB.
4	Puerto Ethernet	Para conectar la máquina a la red mediante un cable de interface de red.

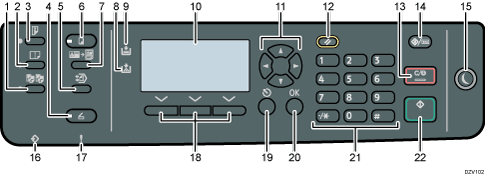

Panel de mandos

N.º	Nombre	Descripción
1	Tecla [Sort]	Pulse para agrupar las copias en juegos, en orden secuencial.
2	Tecla [Combine]	Pulse para combinar dos originales de una cara o un original de dos caras en una cara de una hoja.
3	Tecla [Dúplex]	Púlsela para imprimir en ambas caras del papel.
4	Tecla [Escáner]	Púlsela para cambiar al modo de escáner de la máquina.
5	Tecla [Folder Print]	Pulse para acceder al modo Impresión memorizada para el trabajo actual.
6	Tecla [Copiar]	Púlsela para cambiar al modo de copiadora de la máquina. Tenga en cuenta que la máquina no regresa al modo copiadora si pulsa esta tecla mientras está realizando operaciones en los menús que se abren al pulsar las teclas [Copia tarj.ID] o [Impresión memorizada].
7	Tecla [Copia trj.ID]	Púlsela para acceder al modo de copia de tarjeta de ID para el trabajo actual.
8	Indicador Añadir tóner	Parpadea cuando el cartucho de impresión está casi vacío. Se ilumina cuando se agota el tóner de la máquina.
9	Indicador Carga de papel	Se ilumina cuando se agota el papel en la máquina.
10	Pantalla	Muestra los mensajes y el estado actual.
11	Teclas de desplazamiento	Púlsela para mover el cursor en la dirección que indica la tecla. Si pulsa las teclas [][] mientras la máquina está en el modo de espera, se mostrará el menú para configurar los ajustes del modo de funcionamiento en el que se encuentre la máquina (copiadora o escáner). Si pulsa las teclas [][], podrá desplazarse por la pantalla para seleccionar los elementos de los menús.
12	Tecla [Reiniciar]	Pulse esta tecla para borrar la configuración actual.
13	Tecla [Borrar/Parar]	Si la máquina está procesando un trabajo: púlsela para cancelarlo. Si está configurando los ajustes de la máquina: púlsela para cancelar el ajuste actual y volver al modo de espera. Si está en el modo de espera: púlsela para cancelar los ajustes temporales como la resolución o la densidad de la imagen.
14	Tecla [Herramientas usuario/Contador]	Púlsela para que se muestre el menú para configurar los ajustes del sistema de la máquina. También es posible consultar o imprimir el valor del contador. Si pulsa esta tecla mientras está realizando ajustes, la máquina regresará a la pantalla inicial.
15	Tecla [Ahorro de energía]	Pulse para acceder al modo Ahorro de energía 1 o al modo Ahorro de energía 2. Pulse de nuevo la tecla cuando la máquina esté en modo Ahorro de energía 1 o en modo Ahorro de energía 2 para salir del modo de ahorro de energía. Cuando la máquina esté en el modo Ahorro de energía 1, la tecla [Ahorro de energía] permanecerá encendida. Cuando la máquina esté en modo Ahorro de energía 2, la tecla [Ahorro de energía] parpadeará lentamente.
16	Indicador de Entrada de datos	El indicador parpadea cuando la máquina recibe datos de impresión desde un dispositivo host. Este indicador se ilumina cuando hay un archivo de Impr. bloq. almacenado en la máquina.
17	Indicador de alerta	Parpadea cuando el tóner está a punto de agotarse o se ilumina cuando la máquina se queda sin tóner o se produce un error en la máquina.
18	Teclas de selección	Pulse la tecla de debajo de un elemento que aparezca en la línea inferior de la pantalla para seleccionarlo.
19	Tecla [Escape] (Salir)	Púlsela para cancelar la última operación o volver al nivel anterior del árbol del menú.
20	Tecla [OK]	Púlsela para confirmar los ajustes y los valores especificados o ir al siguiente nivel del menú.
21	Teclas numéricas	Púlselas para introducir valores numéricos cuando especifique ajustes tales como la cantidad de copias o bien para introducir letras al especificar nombres.
22	Tecla [Inicio]	Púlsela para iniciar el escaneo o la copia.
