部件指南

请勿堵塞本机通风孔。这样做会使机器内部元件过热，可能会导致火灾。

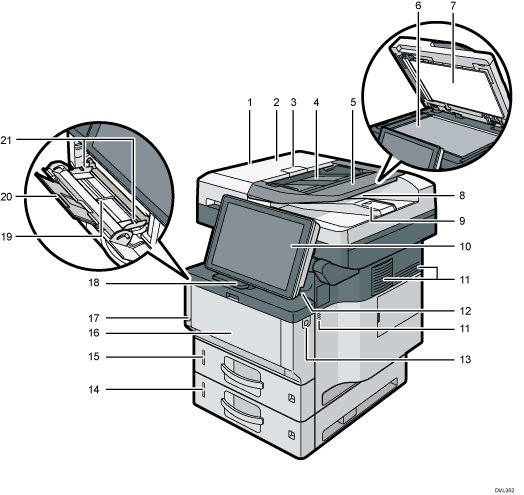

前视图和右视图

ADF
放低ADF，压住曝光玻璃上的原稿。
如果将一叠原稿装到ADF中，ADF就会一张张地自动输送原稿。
ADF盖
打开此盖可取出卡在ADF中的原稿。
ADF盖开启控制杆
拉出此杆可以打开ADF盖。
ADF输入纸盘
在此处放置一叠原稿。
ADF纸盘延伸板
如果在ADF输入纸盘中放置的纸张比A4长，则延伸此处。
曝光玻璃
将原稿正面朝下放在此处。
曝光玻璃上盖
打开此盖在曝光玻璃上放置原稿。
ADF输出纸盘
通过ADF扫描的原稿在此输出。
ADF挡板
拉出此挡板可以防止原稿掉落。
控制面板
请参见机器控制面板的名称和功能指南。
通风孔
防止过热。
内部纸盘
复印/打印的纸张和传真消息输送到此处。
前盖开启按钮
按下此按钮可以打开前盖。
下纸盘
在此处装纸。
有关详细信息，请参见机器外部选购件功能指南。
纸盘1
在此处装纸。
前盖
打开进入机器内部，移除卡纸。
打开此处更换打印碳粉盒和印筒单元。
主电源开关
若要操作机器，必须打开主电源开关。如果此开关被关闭，请将它打开。
请参见打开/关闭电源。
停止挡板
拉出此挡板可以防止纸张掉落。
手送台
用于在厚纸、OHP投影片、信封和标签纸（不干胶标签）上复印或打印。
手送台延长板
通过手送台送入A4纸张、8¹/₂ × 11或大尺寸纸张时，请拉出此延伸板。
纸张导板
通过手送台送纸时，请将纸张导板靠紧纸张。

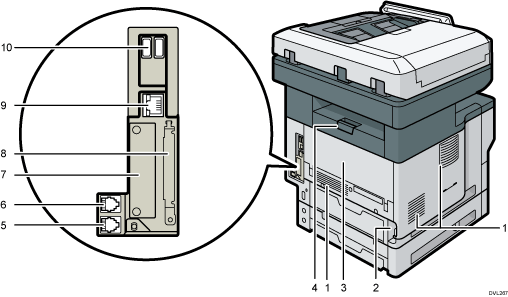

后视图和左视图

通风口
防止过热。
电源连接头
将电源线连接到机器。将另一端插入电源插座。
后盖
打开进入机器内部，移除卡纸。
打开此处更换定影单元。
后盖开启控制杆
拉此控制杆可以打开后盖。
外部电话接头
用于连接外部电话。
G3接口单元接头
用于连接电话线。
插槽
可以插入可选接口板。
扩充卡插槽
取下盖子可安装SD卡。
以太网端口
使用网络接口线将机器连接到网络中。
USB主机接口
连接外部设备，如卡认证设备。

内部：正视图

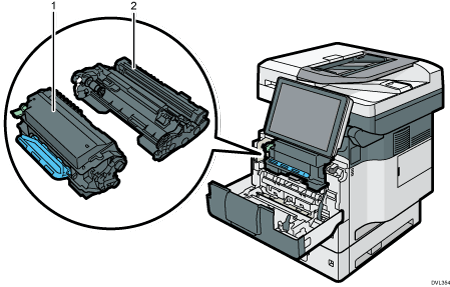

打印盒
要取出卡纸，请将打印盒和硒鼓单元作为一个单位拉出。 
需要更换打印盒或需要准备新的打印盒时，屏幕上会出现信息。
关于需更换耗材时出现在画面上的信息详情，请参见《维护》中的“添加碳粉”。
取出卡纸时，拉出打印盒及硒鼓单元。如果您只想取出打印盒，请向下拉打印盒左侧的锁定杆，然后拉出打印盒。
硒鼓单元
需要更换硒鼓单元或需要准备新的硒鼓单元时，屏幕上会出现消息。
需要更换硒鼓单元时，请联系您的服务代表。

内部：后视图

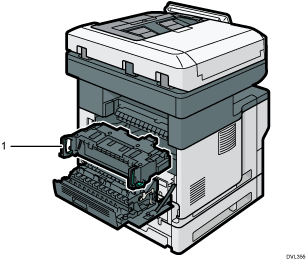

定影单元
拉出定影单元并取出卡纸。
需要更换定影单元或需要准备新的定影单元时，屏幕上会出现消息。
需要更换定影单元时，请联系您的服务代表。
