Guia de componentes
- Não obstrua as saídas de ar do equipamento. Caso contrário, haverá risco de incêndio decorrente do superaquecimento dos componentes internos.
Não pressione ou golpeie a unidade de grampeamento com muita força. Isso poderá danificá-lo. Caso o grampeamento falhe após pressionar o grampeador com muita força, é possível que os grampos do cartucho estejam quebrados.
Não segure a unidade de grampeamento ao mover o equipamento.

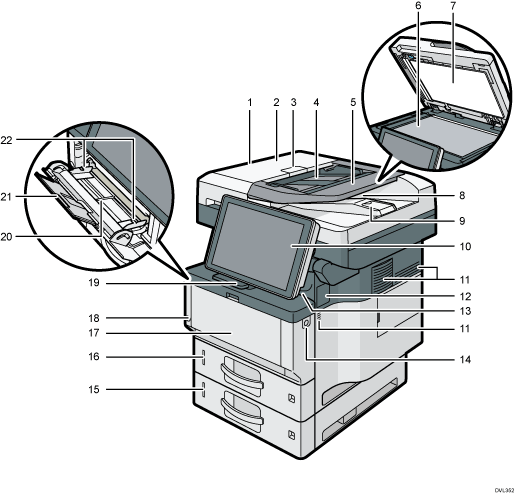

Vista frontal e direita
ADF
Coloque o ADF sobre os originais colocados no vidro de exposição.
Se você colocar uma pilha de originais no ADF, eles serão alimentados automaticamente, um a um.
Tampa do ADF
Abra essa tampa para retirar originais atolados no ADF.
Alavanca de abertura da tampa do ADF
Puxe esta alavanca para abrir a tampa do ADF.
Bandeja de entrada do ADF
Coloque as pilhas de originais neste local.
Extensor da bandeja do ADF
Estenda-o quando colocar papel maior do que A4 na bandeja de entrada do ADF.
Vidro de exposição
Coloque aqui os originais com a face virada para baixo.
Tampa do vidro de exposição
Abra essa tampa para colocar originais no vidro de exposição.
Bandeja de saída do ADF
Os originais digitalizados com o ADF são ejetados aqui.
Aparador de folhas impressasdo ADF
Puxe para evitar que os originais caiam.
Painel de controle
Consulte Guia de nomes e funções do painel de controle do equipamento.
Orifícios de ventilação
Previnem o superaquecimento.
Tampa para instalação de um grampeador offline
Remova ao instalar o grampeador offline.
Bandeja interna
O papel copiado/impresso e os faxes recebidos saem neste local.
Botão de abertura da tampa dianteira
Pressione este botão para abrir a tampa frontal.
Bandeja de papel inferior
Coloque papel aqui.
Para obter mais informações, consulte Guia de funções dos opcionais externos do equipamento
(essencialmente Europa e Ásia) ou Guia de funções dos opcionais externos do equipamento
(essencialmente América do Norte).Bandeja 1
Coloque papel aqui.
Tampa frontal
Abra para acessar interior do equipamento e remover o papel atolado.
Abra para substituir o cartucho de impressão e a unidade de tambor.
Interruptor de alimentação principal
Para operar o equipamento, o interruptor de alimentação principal deve estar ligado. Se estiver desligado, ligue-o.
Consulte Ligar e desligar a alimentação.
Aparador de folhas impressas
Puxe para evitar que o papel caia.
Bandeja de alimentação manual
Utilize para copiar ou imprimir em papel grosso, transparências, envelopes e em papel etiqueta (etiquetas adesivas).
Extensor da bandeja de alimentação manual
Puxe esse extensor para fora ao colocar papel A4
, 81/2 × 11 ou papéis com tamanhos maiores na bandeja de alimentação manual.Guias de papel
Ao carregar papel na bandeja de alimentação manual, alinhe as guias do papel empurrando-as contra o papel.

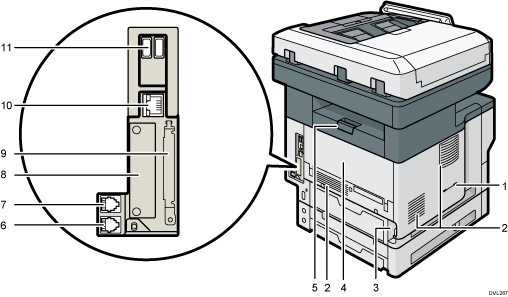

Vista traseira e esquerda
Abertura para telefone
(essencialmente América do Norte)Encaixe o suporte do monofone na abertura.
Aberturas
Previnem o superaquecimento.
Tomada de alimentação
Conecte o cabo de alimentação ao equipamento. Insira a outra extremidade em uma tomada elétrica.
Tampa traseira
Abra para acessar interior do equipamento e remover o papel atolado.
Abra aqui para substituir a unidade de fusão.
Alavanca de abertura da tampa traseira
Puxe esta alavanca para abrir a tampa traseira.
Conexão de telefone externo
Para conexão com um telefone externo.
Conector da unidade de interface G3
Para conexão com uma linha telefônica.
Slot
Podem ser inseridas placas de interface opcionais.
Slots para cartão de expansão
Remova a tampa para instalar cartões SD.
Porta Ethernet
Use um cabo de interface de rede para conectar o equipamento a uma rede.
Interface USB Host
Conecte dispositivos externos, como um dispositivo de autenticação de cartão.
Interior: Visão frontal
Cartucho de impressão
Para remover papel atolado, puxe o cartucho de impressão e a unidade de tambor como um conjunto único.
Aparecem mensagens na tela quando é necessário substituir o cartucho de impressão ou quando é necessário ajustá-lo.
Para obter informações sobre as mensagens mostradas na tela quando for necessário substituir os consumíveis, consulte Maintenance.
Ao remover papel atolado, puxe o cartucho de impressão junto com a unidade de tambor. Se quiser remover apenas o cartucho de impressão, abaixe a alavanca à esquerda do cartucho de impressão e, em seguida, puxe o cartucho de impressão.
Unidade de tambor
São exibidas mensagens na tela quando é necessário substituir a unidade de tambor ou quando é necessário preparar uma nova unidade de tambor.
Para obter informações sobre as mensagens mostradas na tela quando for necessário substituir consumíveis, consulte Maintenance.
Para IM 350F, IM 350, IM 430F:
Quando a unidade de tambor precisar ser substituída, entre em contato com seu representante de serviços técnicos.

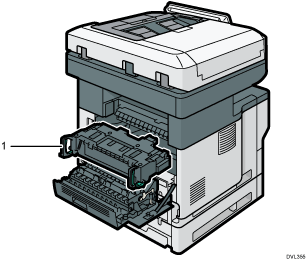

Interior: Visão traseira
Unidade de fusão
Puxe a unidade de fusão e remova o papel atolado.
São exibidas mensagens na tela quando é necessário substituir a unidade de fusão ou quando é necessário preparar uma nova unidade de fusão.
Para obter informações sobre as mensagens mostradas na tela quando for necessário substituir os consumíveis, consulte Maintenance.
Para IM 350F, IM 350, IM 430F:
Quando a unidade de fusão precisar ser substituída, entre em contato com seu representante de serviços técnicos.
Unidade de grampeamento
Suporte da unidade de grampeamento
Unidade de grampeamento
Entrada de grampeamento
Interruptor deslizante
LED (para indicar que não há mais grampos)
Cartucho de grampos
Suporte de grampos
Cartucho de grampos
Placa dianteira
