부품 이름 및 기능 설명

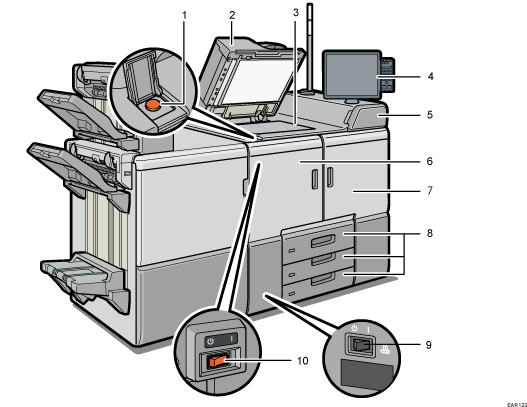

정면 및 좌측

1. 주 전원 스위치

   기기를 작동하려면 주 전원이 켜져 있어야 합니다. 기기가 꺼져 있으면 주 전원 스위치 덮개를 열고 전원을 켜십시오.

2. ADF

   노출 유리에 원본을 놓고 ADF를 내리십시오.

   원본이 여러 장인 경우 ADF에 놓으면 한 장씩 자동으로 급지됩니다.

3. 노출 유리

   원본의 인쇄면을 아래로 하여 놓으십시오.

4. 제어 패널

   기기 제어 패널의 명칭 및 기능 설명을(를) 참조하십시오.

5. 토너 카트리지 덮개

   토너 카트리지를 교체하려면 덮개를 여십시오.

6. 정면 좌측 덮개

   걸린 용지를 제거하거나, AC 전원 스위치를 끄거나 켜려면 여십시오.

7. 정면 우측 덮개

   걸린 용지를 제거하려면 여십시오.

8. 용지함(용지함 1~3)

   여기에 용지를 적재합니다. 용지함 1은 오른쪽의 용지가 다 떨어지면 왼쪽의 용지가 오른쪽으로 이동하는 텐덤 용지함입니다.

   용지가 급지되는 동안 용지함 정면 왼쪽에 있는 표시기가 켜집니다.

9. 이송 히터 스위치

   이 스위치는 정면 좌측 덮개 안쪽에 있습니다. 이송 히터 스위치을(를) 참조하십시오.

10. AC 전원 스위치

    기기의 전원을 완전히 끄려면 누르십시오. 정상적으로 사용하는 중에는 AC 전원이 항상 켜져 있어야 합니다. 이 스위치는 정면 좌측 덮개 안쪽에 있습니다. 자세한 내용은 주의 사항을(를) 참조하십시오.

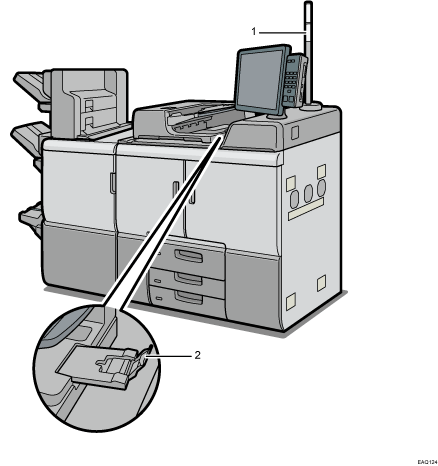

정면 및 우측

1. 주의 표시등

   주의 표시등 기능 설명을(를) 참조하십시오.

   이 품목은 타입 1 기기의 경우 옵션이지만 다른 모델에는 장착되어 있습니다.

2. ADF 확장대

   대형 용지를 사용하는 경우 이 확장대를 당겨 빼십시오.

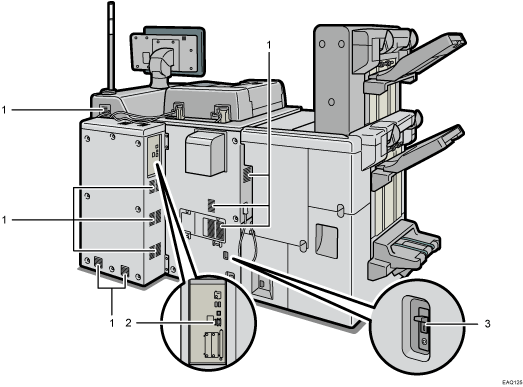

후면 및 우측

1. 배기구

   기기가 과열되는 것을 방지합니다.

2. 원격 관리 서비스 연결 포트

   이를 사용하여 인터넷을 통한 원격 관리 서비스(RICOH @Remote)를 활용할 수 있습니다. 국가, 지역 또는 환경에 따라 RICOH @Remote를 사용하지 못할 수도 있습니다.

3. 누전 차단기

   감전을 방지할 수 있습니다. 누전 차단기를 점검하는 방법에 대한 자세한 내용은 누전 차단기 점검을 참조하십시오.
