Installieren der Festplatte
Durch die Installation von Optionen können Sie die Leistungsfähigkeit des Geräts erhöhen und die verfügbaren Funktionen erweitern.
Vor Beginn einen Metallgegenstand anfassen, um statische Elektrizität zu entladen. Statische Elektrizität kann die Schnittstellen beschädigen.
Die Schnittstellen keinen Stößen oder Erschütterungen aussetzen.

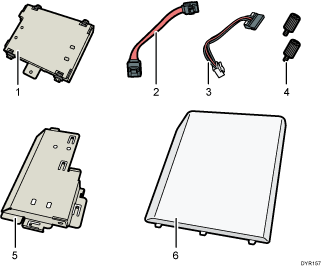

Den Kartoninhalt überprüfen.
Festplatte
Flachbandkabel
Netzkabel
Schraube (2)
Innenabdeckung
Speicherabdeckung
Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Wandsteckdose.
Speicherabdeckung entfernen.
Lösen Sie die Schraube mit einer Münze und entfernen Sie dann die Innenabdeckung.
Installieren Sie die Festplatte in der abgebildeten Position.
Schließen Sie Flachband- und Netzkabel an der Festplatte an.
Setzen Sie die oberen Vorsprünge der Festplatte in die Kerben am Gerät ein und fixieren Sie die Festplatte dann mit der Schraube am Gerät.
Schließen Sie Flachband- und Netzkabel am Gerät an.
Setzen Sie die beiden unteren Vorsprünge der inneren Abdeckung und dann den unteren Vorsprung in die Kerben am Gerät ein.
Ziehen Sie die Schraube an.
Speicherabdeckung befestigen.
Schließen Sie das Netzkabel an die Steckdose an und schalten Sie das Gerät ein.
Beim Einschalten der Stromversorgung wird eine Meldung angezeigt, die darauf hinweist, dass die Festplatte formatiert werden wird.
Drucken Sie zur Überprüfung der Installation die Konfigurationsseite aus.
Wenn Sie richtig installiert wurde, erscheint für "Geräteverbindung" "Festplatte" auf der Konfigurationsseite.
Weitere Informationen über das Drucken der Konfigurationsseite siehe Handbuch Drucken.
Falls die Festplatte nicht korrekt installiert wurde, wiederholen Sie den Vorgang von Anfang an. Falls sie selbst nach einem erneuten Versuch nicht korrekt installiert werden kann, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung.
Um die installierte Festplatte verwenden zu können, müssen Sie die Geräteoptionen unter "Zubehör" im Druckertreiber konfigurieren. Informationen über das Öffnen von "Zubehör" finden Sie in der Treiber-Installationsanleitung.
