Guide till komponenternas namn och funktioner
Föregående
|
Du kan ladda och skanna original på en maskin av typ 1, 2 eller 3.

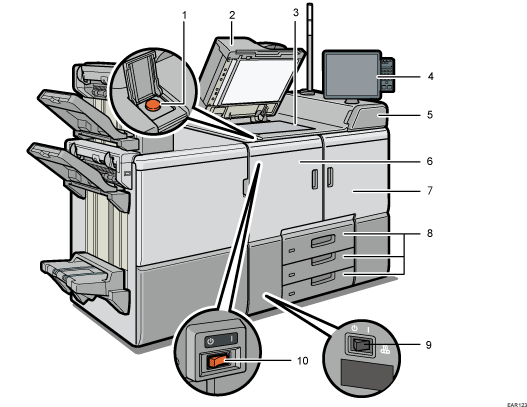

Vy framifrån och från vänster
Huvudströmbrytare
Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd, öppna luckan till huvudströmmen och slå på huvudströmbrytaren.
Automatisk dokumentmatare (ADF)
Fäll ner dokumentmataren över original som ligger på originalglaset.
Om du placerar en bunt original i den automatiska dokumentmataren, matas originalen automatiskt ett i taget.
Originalglas
Placera originalen med texten nedåt.
Kontrollpanel
Se Guide till namn och funktioner på maskinens kontrollpanel..
Lucka för tonerpatron
Öppna för att byta tonerpatroner.
Vänster frontlucka
Öppna för att ta bort pappertrassel eller för att slå på/av strömbrytaren.
Höger frontlucka
Öppna för att ta bort papperstrassel.
Papperskassetter (kassett 1-3)
Fyll på papper här. Kassett 1 är en tandemkassett där papper på vänstra sidan automatiskt flyttas till höger när papperet tagit slut.
En indikator på kassettens främre vänstra sida tänds när papper matas.
Strömbrytare för överföringsvärmare
Strömbrytaren sitter innanför den främre vänstra luckan. Se Strömbrytare för överföringsvärmare.
Huvudströmbrytare
Tryck för att helt stänga av strömmen till maskinen. Strömbrytaren måste vara på vid normal användning. Strömbrytaren sitter innanför den främre vänstra luckan. För mer information, se Vad du bör göra och inte göra.

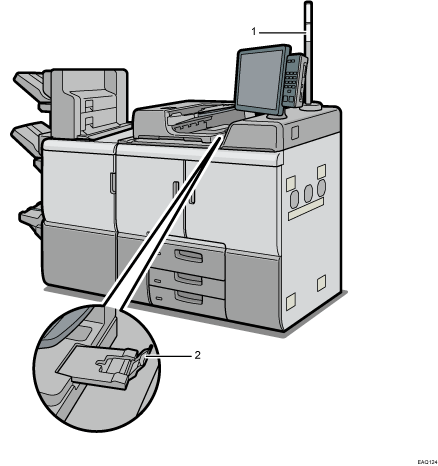

Vy framifrån och från höger
Varningslampa
Se Guide till varningslampans funktioner.
Denna är valfri för maskin typ 1 men är monterad på andra modeller.
ADF-förlängning
Dra ut förlängningen för att stödja större papper.

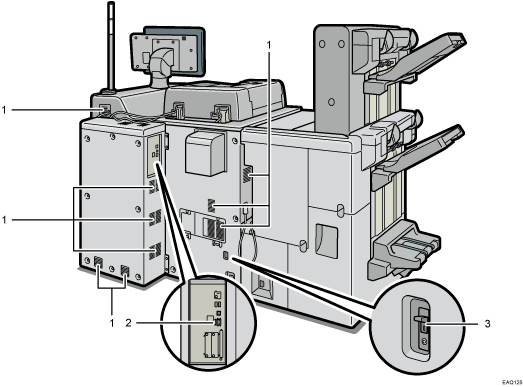

Vy bakifrån och från höger
Ventiler
Förhindrar överhettning.
Anslutningsport för fjärradministration
Använd detta för att använda fjärradministrationstjänsten (RICOH @Remote) via Internet. Beroende på land, region eller miljö kanske RICOH @Remote inte är tillgängligt.
Jordfelsbrytare
Skyddar användarna från elektriska stötar. För mer information om kontroll av jordfelsbrytare, se Kontrollera jordfelsbrytarna.
Om du utför ett stort antal utskriftsjobb i en miljö med höga temperaturer kan utskriftsjobben avbrytas och maskinens interna fläktar i närheten av ventilerna fortsätta köras för att kyla ned maskinen.
Fläkten i maskinen nära ventilerna kan fortsätta köra för att kyla maskinen efter ett stort utskriftsjobb.
