Загрузка и сканирование оригиналов доступны только на аппаратах Типа 1, 2 и 3.

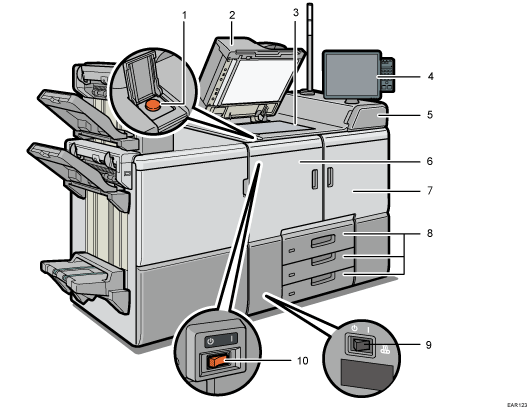

Вид спереди и слева
Выключатель основного питания
Чтобы использовать аппарат, необходимо включить главный переключатель питания. Если он выключен, откройте крышку основного переключателя и включите его.
АПД
Опустите устройство АПД на оригиналы, помещенные на стекло экспонирования.
При загрузке стопки оригиналов в АПД документы будут автоматически подаваться один за одним.
Стекло экспонирования
Сюда помещаются оригиналы лицевой стороной вниз.
Панель управления
См. Описание названий и функций элементов панели управления аппарата.
Крышка тонер-картриджа
Откройте для замены тонер-картриджей.
Передняя левая крышка
Откройте для удаления замятой бумаги или включения/выключения рабочего переключателя переменного тока.
Передняя правая крышка
Открывайте для удаления замятой бумаги.
Лотки для бумаги (лотки 1-3)
Место для загрузки бумаги. Лоток 1 представляет собой лоток для тандемной печати, в котором бумага автоматически перемещается с левой стороны в правую, когда заканчивается бумага в правой части.
При подаче бумаги на передней левой части лотка загорается индикатор.
Переключатель нагревателя блока переноса
Переключатель находится под передней левой крышкой. См. Переключатель нагревателя блока переноса.
Переключатель переменного тока
Нажмите переключатель, чтобы полностью выключить аппарат. При обычном использовании переключатель переменного тока должен быть включен. Переключатель находится под передней левой крышкой. Для получения подробных сведений см. руководство "Обслуживание аппарата и обработка документов".

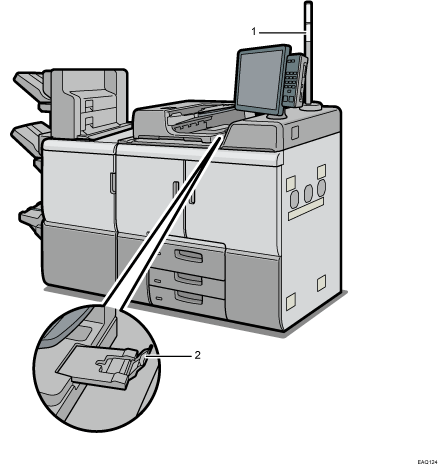

Вид спереди и справа
Сигнальная лампочка
См. Функции сигнальной лампочки.
Этот элемент является дополнительным для аппарата Типа 1, но входит в комплект других моделей.
Удлинитель АПД
Для бумаги больших размеров вытяните расширитель.

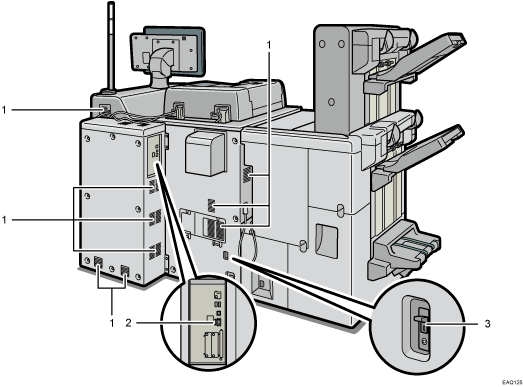

Вид сзади и справа
Вентиляционные отверстия
Предотвращают перегрев устройства.
Соединительный порт службы удаленного управления
Предназначен для использования службы удаленного управления (RICOH @Remote) через Интернет. Служба RICOH @Remote может быть недоступна в зависимости от страны, региона или среды.
Прерыватель утечки тока на землю
Защищает от поражения электрическим током. Для получения подробных сведений о проверке прерывателя утечки на землю см. руководство "Обслуживание аппарата и обработка документов".
При выполнении большого количества печатных заданий в условиях высокой температуры окружающей среды процесс печати может приостановиться, а для охлаждения аппарата продолжат работу внутренние вентиляторы, расположенные вблизи вентиляционных отверстий.
Внутренний вентилятор, расположенный вблизи вентиляционного отверстия аппарата, может продолжать охлаждение устройства после завершения большого задания печати.
