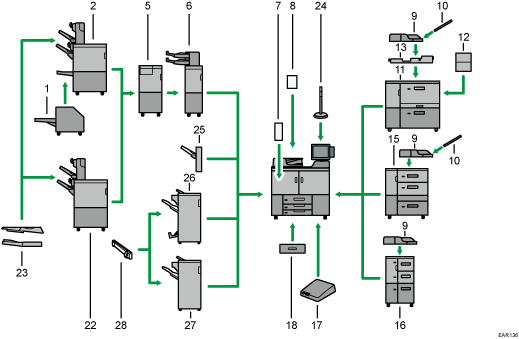

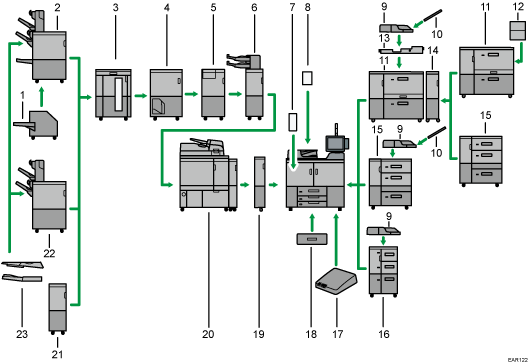

Guia das Funções das Opções Externas do Equipamento

Equipamento do tipo 1

1. Unidade de corte

   Corta a margem lateral do miolo do livro depois de o miolo ser agrafado na dobra.

2. Booklet Finisher SR5120

   Faz coleção, separa e agrafa várias folhas de papel. A função de agrafar na dobra pode agrafar várias folhas de papel no centro e dobrá-las na forma de folhetos. Consiste nas seguintes bandejas de papel:

   • Bandeja de separação em espinha do finalizador 1

   • Bandeja de separação em espinha do finalizador 2

   • Bandeja de folhetos do finalizador

   É possível furar as cópias ou impressões se a unidade de furação opcional estiver instalada no finalizador.

3. Empilhador de grande capacidade

   Consiste nas seguintes bandejas de papel:

   • Bandeja superior do empilhador

   • Bandeja do empilhador

   A bandeja superior do empilhador tem capacidade para 250 folhas de papel e a bandeja do empilhador tem capacidade para 5000 folhas de papel. É possível conectar no máximo dois empilhadores de elevada capacidade.

4. Unidade de encadernação de argolas

   Encaderna as folhas de papel com argolas.

5. Unidade de multidobragem

   Aplica as seguintes dobras: Dobra simples, Dobra de carta para fora, Dobra de carta para dentro, Dobra dupla paralela, Dobra em portada, e Dobra em Z.

6. Insersor de capas

   Insere uma capa ou separadores no papel copiado ou impresso.

7. Unidade de alisador

   Corrige o enrolamento das folhas para evitar o encravamento de papel.

8. Kit de deteção de alimentação dupla no ADF

   Deteta a alimentação dupla de originais quando colocados no ADF.

9. Bandeja de alimentação manual (bandeja A)

   Tem capacidade para 500 folhas de papel.

10. Bandeja de papel para faixa da bandeja de alimentação manual (Bandeja A)

    Permite carregar papel de grande formato na bandeja de alimentação manual (bandeja A).

11. LCT para grandes formatos de duas bandejas

    Tem capacidade para 4800 folhas de papel. Com esta unidade é possível colocar formatos de papel até SRA3 ou 13 × 19¹/₅. É possível conectar até dois LCT para grandes formatos de duas bandejas.

12. Bandeja de papel para faixa de LCT para grandes formatos de duas bandejas

    Permite carregar papel de grande formato num LCT para grandes formatos de duas bandejas.

13. Kit de ligação da alimentação manual

    Liga a bandeja de alimentação manual (bandeja A) ao LCT para grandes formatos de duas bandejas.

14. Unidade de transporte de LCT para grandes formatos de duas bandejas

    Liga um LCT para grandes formatos de duas bandejas a um outro LCT para grandes formatos adicional.

15. LCT para grandes formatos de três bandejas

    Tem capacidade para 4000 folhas de papel. É possível colocar formatos de papel até SRA3 ou 13 × 191/5.

16. LCT

    Tem capacidade para 4550 folhas de papel.

17. Caixa de interface

    Permite-lhe ligar opções avançadas ao equipamento.

18. Unidade de bandeja A3/11 × 17

    Utilizando esta unidade, pode colocar papel de formato A3, 11 × 17 ou superior na bandeja 1. Se instalar a unidade da bandeja A3/11 × 17 no seu equipamento, não pode utilizá-la como uma bandeja tandem.

    Acende-se um indicador no lado frontal esquerdo da bandeja quando o papel está a ser alimentado.

19. Unidade de arrefecimento

    Arrefece cópias ou impressões.

20. Unidade de encadernação térmica

    Aplica cola na lombada de um conjunto de páginas para encaderná-las formando um folheto.

21. Unidade de transporte do finalizador

    Esta opção é necessária para poder instalar um finalizador de outro fabricante.

22. Finisher SR5110

    Faz coleção, separa e agrafa várias folhas de papel. Consiste nas seguintes bandejas de papel:

    • Bandeja de separação em espinha do finalizador 1

    • Bandeja de separação em espinha do finalizador 2

    É possível furar as cópias ou impressões se a unidade de furação opcional estiver instalada no finalizador.

23. Bandeja de saída da série SR5000 de papel para faixa

    Permite ejetar papel com um tamanho horizontal de 487,8 mm (19,21 pol.) ou superior para o Finisher SR5110 ou o Booklet Finisher SR5120.

24. Sinalizador luminoso

    O estado de operação do equipamento é indicado por indicadores luminosos. Esta é uma opção para equipamentos do tipo 1, mas é fornecida com outros modelos.

    Consulte Guia das funções do sinalizador luminoso.

25. Bandeja de separação em espinha

    Esta bandeja é capaz de separar e empilhar as folhas impressas provenientes de um trabalho de impressão ou de cópia.

26. Booklet Finisher SR5100

    Faz coleção, separa e agrafa várias folhas de papel. Consiste nas seguintes bandejas de papel:

    • Bandeja superior do finalizador

    • Bandeja de separação em espinha do finalizador

    • Bandeja de folhetos do finalizador

    É possível furar as cópias ou impressões se a unidade de furação opcional estiver instalada no finalizador.

27. Finisher SR5090

    Faz coleção, separa e agrafa várias folhas de papel. Consiste nas seguintes bandejas de papel:

    • Bandeja superior do finalizador

    • Bandeja de separação em espinha do finalizador

    É possível furar as cópias ou impressões se a unidade de furação opcional estiver instalada no finalizador.

28. Kit para acerto das coleções

    Ajeita as folhas entregues na bandeja de separação em espinha do finalizador
