Guia dos Nomes e Funções dos Componentes

CUIDADO


  • Não obstrua as ventilações do equipamento. Fazê-lo pode resultar em incêndio, uma vez que os componentes internos sobreaquecem.

Pode colocar e digitalizar originais num equipamento do tipo 1, 2 ou 3.

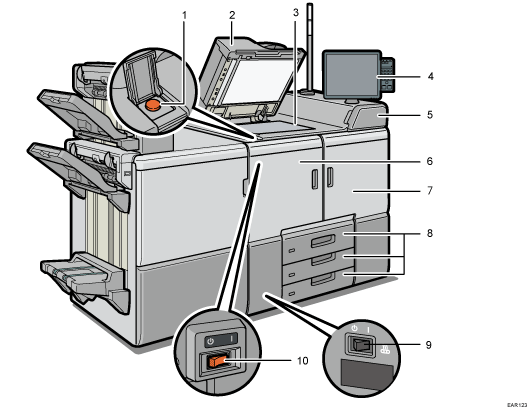

Vista frontal e esquerda

Ilustração com numeração da unidade principal

  1. Botão de alimentação principal

    O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se estiver desligado, abra a tampa do interruptor de corrente principal e ligue o interruptor.

  2. ADF

    Baixe o ADF sobre os originais colocados no vidro de exposição.

    Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um.

  3. Vidro de exposição

    Coloque aqui os originais com a face virada para baixo.

  4. Painel de controlo

    Consulte Guia dos Nomes e Funções do Painel de Controlo do Equipamento.

  5. Tampa dos cartuchos de toner

    Abra esta tampa para substituir os cartuchos de toner.

  6. Tampa frontal esquerda

    Abra para remover encravamentos de papel ou ligar/desligar o interruptor de corrente.

  7. Tampa frontal direita

    Abra para remover encravamentos de papel.

  8. Bandejas de papel (Bandejas 1-3)

    Coloque papel aqui. A Bandeja 1 é uma bandeja dupla em que o papel do lado esquerdo se desloca automaticamente para o lado direito quando o papel deste lado acaba.

    Acende-se um indicador no lado frontal esquerdo da bandeja quando o papel está a ser alimentado.

  9. Interruptor do aquecedor da unidade de transferência

    O interruptor encontra-se no interior da tampa frontal esquerda. Consulte Interruptor do aquecedor da unidade de transferência .

  10. Interruptor de energia CA

    Prima para desligar completamente o equipamento. O interruptor de corrente deve permanecer ligado durante a utilização normal. O interruptor encontra-se no interior da tampa frontal esquerda. Para detalhes, consulte O que fazer e não fazer.

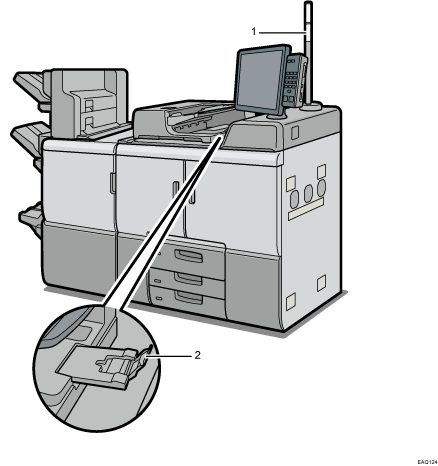

Vista frontal e direita

Ilustração com numeração da unidade principal

  1. Sinalizador luminoso

    Consulte Guia das funções do sinalizador luminoso.

    Esta é uma opção para equipamentos do tipo 1, mas é fornecida com outros modelos.

  2. Extensor do ADF

    Puxe este extensor para colocar papel de formato grande.

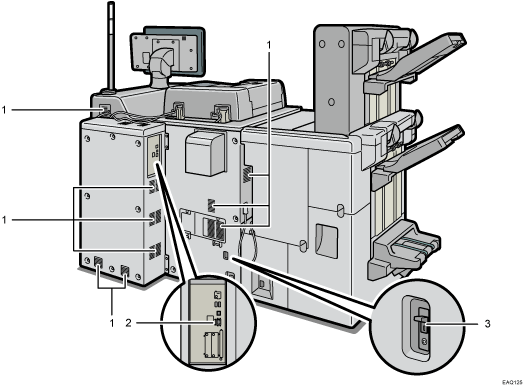

Vista traseira e direita

Ilustração com numeração da unidade principal

  1. Aberturas de ventilação

    Previnem o sobreaquecimento.

  2. Porta de ligação do serviço de gestão remota

    Utilize-a para poder usar o serviço de gestão remota (RICOH @Remote) pela Internet. Consoante o país, região ou ambiente de trabalho, o serviço RICOH @Remote pode não estar disponível.

  3. Disjuntor diferencial

    Protege os utilizadores do choque elétrico. Para mais informações sobre como verificar o disjuntor diferencial, consulte Verificar os Disjuntores Diferenciais.

Nota

  • Se efetuar um número elevado de trabalhos de impressão num ambiente de temperaturas elevadas, os trabalhos poderão ser suspensos enquanto as ventoinhas no interior do equipamento junto das aberturas de ventilação continuam a funcionar para arrefecer o equipamento.

  • As ventoinhas no interior do equipamento, junto das aberturas de ventilação, poderão continuar a arrefecê-lo após um trabalho de impressão grande.
