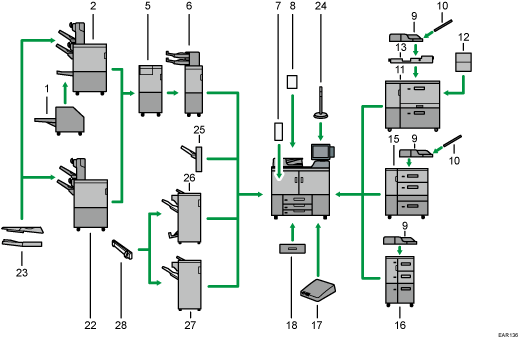

Urządzenia typu 2, 3, 4 lub 5.

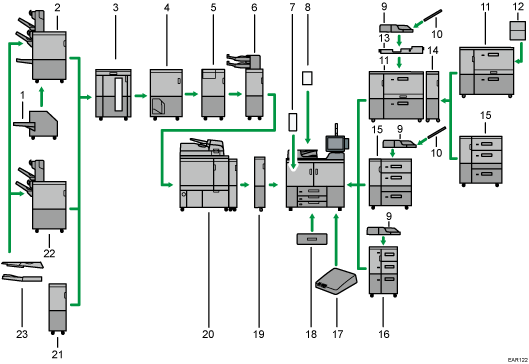

Urządzenie typu 1
Zespół przycinania
Obcina przednią krawędź bloku książki po jego zszyciu.
Booklet Finisher SR5120
Sortuje, układa w stos i zszywa arkusze papieru. Funkcja broszurowania pozwala na zszywanie wielu arkuszy pośrodku i składanie ich w formie broszur. Składa się z następujących tac wyjściowych:
Taca przesuwna finiszera 1
Taca przesuwna finiszera 2
Taca finiszera broszurującego
Kopie lub wydruki można dziurkować, jeśli w finiszerze zainstalowano opcjonalny moduł dziurkowania.
Odbiornik dużej pojemności
Składa się z następujących tac wyjściowych:
Górna taca odbiornika papieru
Taca odbiornika papieru
Górna taca odbiornika papieru może pomieścić 250 arkuszy papieru, a taca odbiornika papieru - 5 000 arkuszy papieru. Możliwe jest zainstalowanie dwóch układarek o dużej pojemności.
Zespół oprawiania w spirale
Do łączenia arkuszy z wykorzystaniem spiral do oprawiania.
Zespół wielofunkcyjnego składania
Obsługuje następujące składania: Składanie na pół, Składanie na trzy-zew., Składanie na trzy-wew., Podwójne składanie równoleg., Składanie okiennkowe oraz Składanie w Z..
Podajnik wrzutek
Do wstawiania okładek lub przekładek do arkuszy kopii lub wydruków.
Zespół prostowania papieru
Prostuje zwijające się arkusze w celu uniknięcia zacięcia papieru.
Zestaw do wykrywania podwójnego podawania podajnika ADF
Wykrywa zaciągnięcie dwóch oryginałów umieszczonych w podajniku ADF.
Wieloarkuszowa taca ręczna (taca A)
Mieści do 500 arkuszy papieru.
Taca papieru banerowego wieloarkuszowej tacy ręcznej (Taca A)
Pozwala na ładowanie papieru o dużym rozmiarze w wieloarkuszowej tacy ręcznej (Taca A).
Podwójna szeroka kaseta LCT
Mieści do 4 800 arkuszy papieru. Można ładować papier o wymiarach do SRA3 lub 13 × 191/5. Można podłączyć maksymalnie dwie podwójne szerokie kasety LCT.
Taca papieru banerowego podwójnej szerokiej kasety LCT
Pozwala na ładowanie papieru o dużym rozmiarze w podwójnej szerokiej kasecie LCT.
Zestaw wieloarkuszowej tacy ręcznej
Montuje wieloarkuszową tacę ręczną (Taca A) w podwójnej szerokiej kasecie LCT.
Zespół łącznika podwójnej szerokiej kasety LCT
Łączy podwójną szeroką kasetę dużej pojemności z dodatkową szeroką kasetą dużej pojemności.
Potrójna szeroka kaseta LCT
Mieści do 4 000 arkuszy papieru. Można ładować papier o wymiarach do SRA3 lub 13 × 191/5.
LCT
Mieści do 4550 arkuszy papieru.
Moduł interfejsu
Pozwala na podłączenie rozszerzonego wyposażenia dodatkowego do urządzenia.
Zespół kaset A3/11 × 17
Zespół umożliwia ładowanie papieru o rozmiarze A3, 11 × 17 lub większym z kasety 1. Jeśli w urządzeniu zainstalowany jest zespół kasety A3/11 × 17, nie może być on używany jako kaseta podwójna.
W trakcie pobierania papieru świeci się wskaźnik, znajdujący się z przedniej lewej strony kasety.
Bufor przepustowy
Do ochładzania kopii lub wydruków.
Zespół oprawiania
Stosowany do nakładania kleju na grzbiet stron w celu sklejenia w broszurę.
Zespół łącznika finiszera
To urządzenie opcjonalne jest wymagane do podłączenia finiszera innego producenta.
Finisher SR5110
Sortuje, układa w stos i zszywa arkusze papieru. Składa się z następujących tac wyjściowych:
Taca przesuwna finiszera 1
Taca przesuwna finiszera 2
Kopie lub wydruki można dziurkować, jeśli w finiszerze zainstalowano opcjonalny moduł dziurkowania.
Taca wyjściowa na papier banerowy serii SR5000
Umożliwia stosowanie papieru o długości w poziomie równej 487,8 mm (19,21 cala) lub większej w modułach Finisher SR5110 lub Booklet Finisher SR5120.
Lampa sygnalizacyjna
O stanie pracy urządzenia informują kontrolki. Jest to wyposażenie opcjonalne urządzeń typu 1 fabrycznie dołączone do innych modeli.
Taca przesuwana
Ta taca może sortować lub układać w stos zadrukowane arkusze według zadania kopiowania lub wydruku.
Booklet Finisher SR5100
Sortuje, układa w stos i zszywa arkusze papieru. Składa się z następujących tac wyjściowych:
Górna taca finiszera
Taca przesuwna finiszera
Taca finiszera broszurującego
Kopie lub wydruki można dziurkować, jeśli w finiszerze zainstalowano opcjonalny moduł dziurkowania.
Finisher SR5090
Sortuje, układa w stos i zszywa arkusze papieru. Składa się z następujących tac wyjściowych:
Górna taca finiszera
Taca przesuwna finiszera
Kopie lub wydruki można dziurkować, jeśli w finiszerze zainstalowano opcjonalny moduł dziurkowania.
Wyrównywarka wydruków
Wyrównuje arkusze dostarczane do tacy przesuwnej finiszera
Nie można jednocześnie instalować kilku finiszerów.
Nie można jednocześnie instalować zespołu oprawiania w spirale i zespołu oprawiania.
W przypadku podłączenia dwóch odbiorników o dużej pojemności nie można zamontować modułu wielokrotnego składania, zespołu oprawiania w spirale ani zespołu oprawiania.
Aby było możliwe zamontowanie modułu wielokrotnego składania, konieczny jest jeden z następujących modułów: Finisher SR5110, Booklet Finisher SR5120, moduł interfejsu lub odbiornik o dużej pojemności.
Zespół oprawiania w spirale lub zespół oprawiania można zainstalować jedynie przypadku, gdy jest zainstalowana jedna z następujących opcji: Finisher SR5110, Booklet Finisher SR5120 lub odbiornik o dużej pojemności.
Zespół przycinania można zainstalować jedynie w przypadku, gdy jest zainstalowany moduł Booklet Finisher SR5120.
Wieloarkuszową tacę ręczną (taca A) można podłączyć jedynie w przypadku, gdy jest zainstalowana kaseta dużej pojemności albo podwójna lub potrójna szeroka kaseta dużej pojemności. Wieloarkuszową tacę ręczną (taca A) można podłączyć do podwójnej szerokiej kasety dużej pojemności jedynie w przypadku zainstalowania zestawu montażowego wieloarkuszowej tacy ręcznej.
Taca papieru banerowego podwójnej szerokiej kasety może zostać dołączona do następujących tac:
W przypadku korzystania z jednej podwójnej szerokiej kasety dużej pojemności: Taca T1
W przypadku korzystania z dwóch połączonych podwójnych szerokich kaset dużej pojemności: Taca T3
Podczas używania kilku połączonych kaset o podwójnej szerokości, wieloarkuszowa taca ręczna (Taca A) może zostać dołączona tylko do kasety o podwójnej szerokości znajdującej się najbliżej maszyny.
