Oryginały można ładować i skanować na urządzeniach typu 1, 2 i 3.

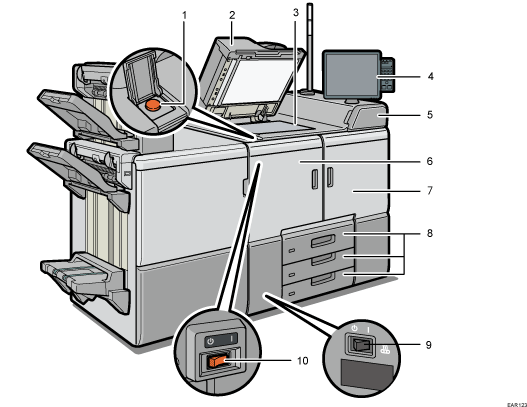

Widok z przodu i z lewej strony
Przełącznik zasilania głównego
Działanie urządzenia jest możliwe po włączeniu głównego zasilania. W przeciwnym wypadku należy otworzyć pokrywę wyłącznika głównego i włączyć zasilanie.
ADF
Podajnik ADF należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.
Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo.
Szyba ekspozycyjna
Oryginały należy umieścić stroną do kopiowania skierowaną do dołu.
Panel operacyjny
Patrz Przewodnik po nazwach i funkcjach panela operacyjnego urządzenia..
Pokrywa pojemnika z tonerem
Otwórz, aby wymienić pojemniki z tonerem.
Lewa przednia pokrywa
Otwórz w celu usunięcia zacięcia papieru lub włącz/wyłącz zasilanie.
Prawa przednia pokrywa
Otwórz, aby usunąć zacięcie papieru.
Kasety na papier (kasety 1-3)
Tutaj załaduj papier. Kaseta 1 jest podwójną kasetą, gdzie papier po lewej stronie jest automatycznie przenoszony na prawą stronę, gdy zaczyna brakować papieru.
W trakcie pobierania papieru świeci się wskaźnik, znajdujący się z przedniej lewej strony kasety.
Wyłącznik grzałki transferu
Włącznik znajduje się po wewnętrznej stronie przedniej lewej pokrywy. Patrz Wyłącznik grzałki transferu.
Przełącznik zasilania prądem przemiennym
Naciśnij, aby całkowicie wyłączyć urządzenie. W czasie normalnego użytkowania włącznik zasilania musi być włączony. Włącznik znajduje się po wewnętrznej stronie przedniej lewej pokrywy. Aby uzyskać szczegółowe informacje, patrz Porady i przestrogi.
Widok z przodu i z lewej strony
Lampa sygnalizacyjna
Patrz Przewodnik po funkcjach lampy sygnalizacyjnej.
Jest to wyposażenie opcjonalne urządzeń typu 1 fabrycznie dołączone do innych modeli.
Przedłużacz ADF
Pociągnij za przedłużenie, aby podeprzeć duży papier.

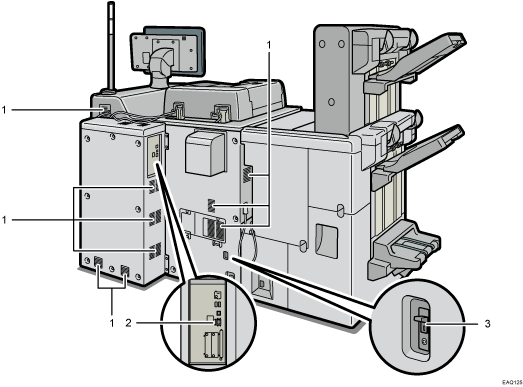

Widok z tyłu i z prawej strony
Otwory wentylacyjne
Zapobiegają przegrzaniu.
Port połączenia z usługą zdalnej administracji
Pozwala skorzystać z usługi zdalnej administracji (RICOH @Remote) przez Internet. Usługa RICOH @Remote może być niedostępna w niektórych krajach, regionach, czy środowiskach.
Wyłącznik różnicowoprądowy
Chroni użytkowników przed porażeniem prądem elektrycznym. Aby uzyskać szczegółowe informacje na temat zabezpieczenia przeciwprzepięciowego, patrz Sprawdzanie zabezpieczenia przeciwprzepięciowego .
W przypadku wykonywania dużej liczby zadań drukowania w warunkach wysokiej temperatury zadania te mogą zostać wstrzymane do czasu schłodzenia urządzenia przez jego wentylatory wewnętrzne umieszczone w pobliżu otworów wentylacyjnych.
Wewnętrzny wentylator umieszczony przy otworach wentylacyjnych może zostać uruchomiony w celu schłodzenia urządzenia po wykonaniu dużego zadania drukowania.
