Guida a nomi e funzioni dei componenti
Precedente
|
È possibile caricare ed eseguire la scansione di originali su macchine di Tipo 1, 2 o 3.
Vista anteriore sinistra
Interruttore di alimentazione principale
Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, aprire lo sportello dell'interruttore di alimentazione principale e accenderlo.
ADF
Abbassare l'ADF sugli originali posizionati sul vetro di esposizione.
Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.
Vetro di esposizione
Posizionare gli originali a faccia in giù.
Pannello di controllo
Vedere Guida a nomi e funzioni del pannello di controllo della macchina.
Sportello cartuccia toner
Aprirlo per sostituire le cartucce di toner.
Sportello sinistro anteriore
Aprire per rimuovere i fogli inceppati o spegnere/accendere l'interruttore.
Sportello destro anteriore
Aprire per rimuovere gli inceppamenti.
Vassoi carta (Vassoi 1-3)
Caricare qui la carta. Il vassoio 1 è un vassoio tandem in cui la carta sul lato sinistro viene trasportata automaticamente verso destra quando la carta su questo lato è esaurita.
Un indicatore sul lato anteriore sinistro del vassoio si illumina durante l'alimentazione della carta.
Interruttore riscaldatore di trasferimento
L'interruttore si trova all'interno dello sportello sinistro anteriore. Vedere Interruttore riscaldatore di trasferimento.
Interruttore di alimentazione elettrica
Premere per spegnere completamente la macchina. Durante il funzionamento normale l'interruttore deve rimanere acceso. L'interruttore si trova all'interno dello sportello sinistro anteriore. Per ulteriori informazioni, vedere Manutenzione e gestione.

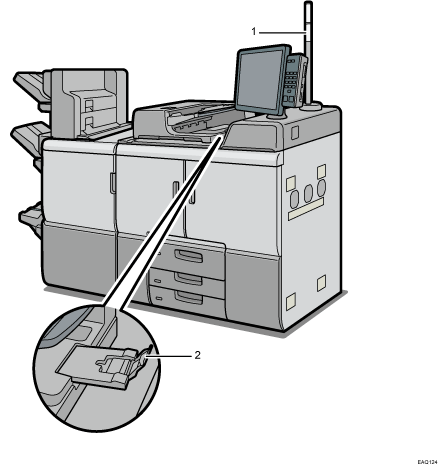

Vista anteriore destra
Segnalatore luminoso
Vedere Guida alle funzioni del segnalatore luminoso.
Opzionale per macchine del Tipo 1, ma integrato negli altri modelli.
Estensione dell'ADF
Tirare l'estensione per sostenere la carta di grande formato.

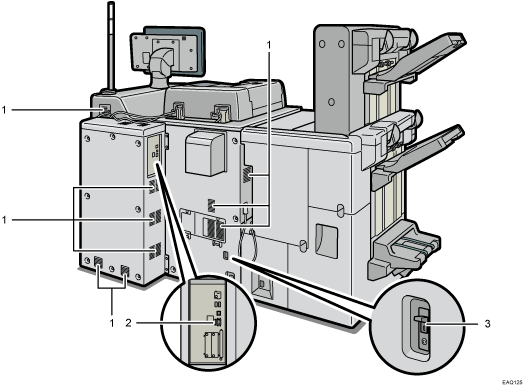

Vista posteriore destra
Fori di ventilazione
Evitano il surriscaldamento.
Porta di connessione servizio di amministrazione da remoto
Utilizzare per il servizio di amministrazione da remoto (RICOH @Remote) tramite Internet. A seconda del Paese, della regione o dell'ambiente, RICOH @Remote potrebbe non essere disponibile.
Interruttore salvavita
Protegge gli utenti dalle scosse elettriche. Per ulteriori informazioni sull'interruttore salvavita, vedere Manutenzione e gestione.
Se si esegue un gran numero di lavori di stampa in un ambiente con temperatura elevata, i lavori di stampa possono essere sospesi e le ventole interne della macchina vicino alle prese d'aria continuano a essere in funzione per raffreddarla.
Dopo un lavoro di stampa di grosse dimensioni è possibile che la ventola all'interno dei fori di ventilazione continui a funzionare per raffreddare la macchina.
