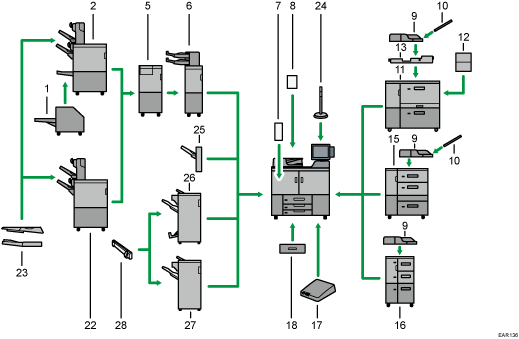

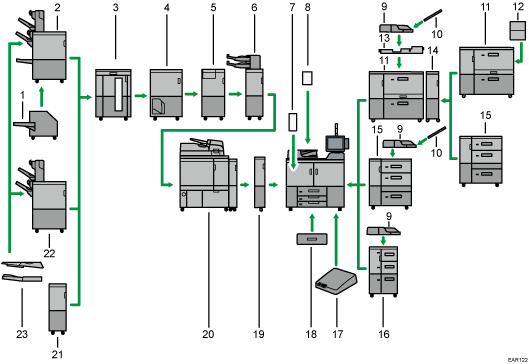

A készülék külső kiegészítőinek funkciói

1. típusú készülék

1. Élvágó

   A könyvtömb külső élét vágja le a gerincfűzés után.

2. Booklet Finisher SR5120

   Szortírozza, kötegeli és összetűzi a több oldalból álló másolatokat. A gerinctűző funkció a másolatokat középen összetűzi és füzetté hajtogatja. A következő papírtálcákat tartalmazza:

   • 1. mozgató finiser tálca

   • 2. mozgató finiser tálca

   • Füzetkészítő tálca

   A másolatok és nyomatok kilyukaszthatók, ha az opcionális lyukasztó egység fel van szerelve a finiserre.

3. Nagy kapacitású kötegelő

   A következő papírtálcákat tartalmazza:

   • Felső kötegelő tálca

   • Kötegelő tálca

   A felső kötegelő tálca 250 papírlapot, a kötegelő tálca pedig 5000 papírlap képes fogadni. Maximum két nagy kapacitású kötegelőhöz kapcsolódhat.

4. Spirálozó

   A papírlapok spirálozására szolgál.

5. Többszörös hajtogató egység

   A következő hajtásokat alkalmazza: Félhajtás, Levél kihajtás, Levél behajtás, Dupla párhuzamos hajtás, Kapuhajtás és Z-hajtás.

6. Fedő- és hátlapadagoló egység

   Beilleszti a fedő- és közteslapokat a másolt vagy nyomtatott papírlapok közé.

7. Papírkisimító egység

   Kisimítja a lapok gyűrődéseit, hogy ne akadjon el a papír.

8. Automatikus dokumentumadagoló (ADF) duplázott adagolását érzékelő készlet

   Észleli az eredeti dupla adagolását, amikor azt az ADF-be helyezi.

9. Többfunkciós kézi adagoló (A-adagoló)

   Ezekbe az adagolókba akár 500 papírlapot lehet betölteni.

10. Többfunkciós kézi adagoló banner (hosszabb) lapok tálcája (A-adagoló)

    Nagy méretű papír betöltését teszi lehetővé a többfunkciós kézi adagolóba (A-adagoló).

11. 2-tálcás, széles nagykapacitású adagoló (LCT)

    Legfeljebb 4 800 papírlapot lehet betölteni. Maximum SRA3 vagy 13 × 19 méretig tölthet be papírt¹/₅. Maximum három darab három tálcás, széles, nagy kapacitású adagolót csatlakoztathat.

12. Kéttálcás, széles nagykapacitású adagoló (LCT) papírtekercs tálcája

    Nagy méretű papír betöltését teszi lehetővé a kéttálcás, széles nagykapacitású adagolóba.

13. Többfunkciós kézi adagoló csatlakozó készlete

    A többfunkciós adagolótálcát (A-tálca) csatlakoztatja a kéttálcás széles nagykapacitású adagolóhoz.

14. Kéttálcás, széles nagykapacitású adagoló (LCT) áthidaló egysége

    Egy kéttálcás, széles, nagy kapacitású adagolót egy további széles, nagy kapacitású adagolóval köt össze.

15. 3-tálcás, széles, nagy kapacitású adagoló (LCT)

    Ezekbe az adagolókba összesen legfeljebb 4 000 papírlapot lehet betölteni. Betölthet papírt SRA3 vagy 13 × 191/5 méretig.

16. Nagy kapacitású adagoló

    Az adagolóba legfeljebb 4550 papírlapot lehet tölteni.

17. Illesztődoboz

    Lehetővé teszi a kibővített opcionális kiegészítők készülékhez csatlakoztatását.

18. A3/11 × 17 adagolóegység

    A3, 11 × 17 vagy nagyobb méretű papírt tölthet ezen egység használatával az 1. adagolóba. Ha felszereli az A3/11 × 17 tálcaegységet nyomtatóra, az tandemtálcaként nem használható.

    A papír betöltésekor egy jelzőfény világít az adagoló elülső bal oldalán.

19. Papírátvezető egység

    Lehűti a másolatokat és nyomatokat

20. Kötés egység

    Ragasztó alkalmazásával összefűzi az oldalakat egyetlen füzetté.

21. Finiser átvezető egység

    Ez az opció más gyártó finiserének csatlakoztatásához szükséges.

22. Finisher SR5110

    Szortírozza, kötegeli és összetűzi a több oldalból álló másolatokat. A következő papírtálcákat tartalmazza:

    • 1. mozgató finiser tálca

    • 2. mozgató finiser tálca

    A másolatok és nyomatok kilyukaszthatók, ha az opcionális lyukasztó egység fel van szerelve a finiserre.

23. SR5000 sorozatú kimeneti tálca papírtekercshez

    Lehetővé teszi vízszintesen 487,8 mm vagy hosszabb papír használatát a Finiser SR5110, vagy a Füzetkészítő finiser SR5120 egységeken.

24. Figyelmeztető lámpa

    A készülék működési állapotát fények jelzik. Ez 1. típusú készülékeknél opcionális, más modelleknél csatlakoztatva van.

    Lásd: A figyelmeztető lámpa funkcióinak ismertetése.

25. Eltolásos tálca

    Ez az adagoló a nyomtatott lapokat másolási vagy nyomtatási feladatok szerint tudja rendezni és kötegelni.

26. Booklet Finisher SR5100

    Szortírozza, kötegeli és összetűzi a több oldalból álló másolatokat. A következő papírtálcákat tartalmazza:

    • Felső finiser tálca

    • Mozgató finiser tálca

    • Füzetkészítő tálca

    A másolatok és nyomatok kilyukaszthatók, ha az opcionális lyukasztó egység fel van szerelve a finiserre.

27. Finisher SR5090

    Szortírozza, kötegeli és összetűzi a több oldalból álló másolatokat. A következő papírtálcákat tartalmazza:

    • Felső finiser tálca

    • Mozgató finiser tálca

    A másolatok és nyomatok kilyukaszthatók, ha az opcionális lyukasztó egység fel van szerelve a finiserre.

28. Kimeneti jogger egység

    A finiser mozgótálcára kiadott lapokat igazítja.
