Eredeti példányokat 1., 2. és 3. típusú készülékeken lehet betölteni és szkennelni.

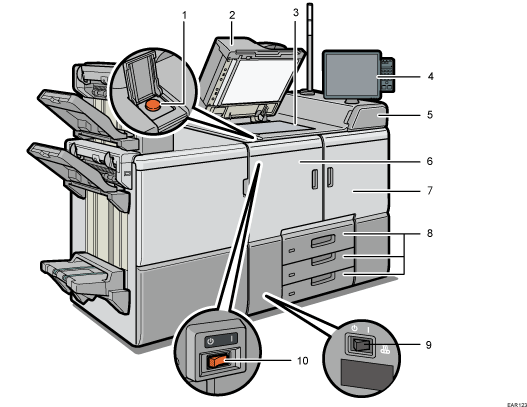

Elölnézet és bal oldali nézet
Főkapcsoló
A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha ki van kapcsolva, nyissa le a főkapcsoló fedelét, és kapcsolja be a készüléket.
ADF (automatikus eredeti dokumentumadagoló)
Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.
Ha egy köteg eredetit helyez az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.
Üveglap
Ide helyezze az eredetiket a másolandó oldallal lefelé.
Kezelőpanel
Lásd: Útmutató a készülék kezelőpanelének neveihez és funkcióihoz.
Festékpatron fedele
Nyissa fel a festékpatronok cseréjéhez.
Bal első fedél
Nyissa ki az elakadt papír kivételéhez vagy a főkapcsoló be-/kikapcsolásához.
Jobb első fedél
Nyissa ki a papírelakadás megszüntetéséhez.
Papíradagolók (1–3. adagoló)
Ide helyezze be a papírt. Az 1. adagoló egy tandem tálca, amelyben a bal oldalon lévő papír automatikusan a jobb oldalra továbbítódik, ha ott elfogyott a papír.
A papír betöltésekor egy jelzőfény világít az adagoló elülső bal oldalán.
Hőátvivő kapcsoló
A kapcsoló a bal első fedél alatt van. Lásd: Hőátvivő kapcsoló.
Hálózati kapcsoló
Ennek segítségével áramtalaníthatja a készüléket. A hálózati főkapcsolónak bekapcsolva kell lennie a normál működés során. A kapcsoló a bal első fedél alatt van. A részleteket lásd: Mit tegyen és mit ne tegyen.

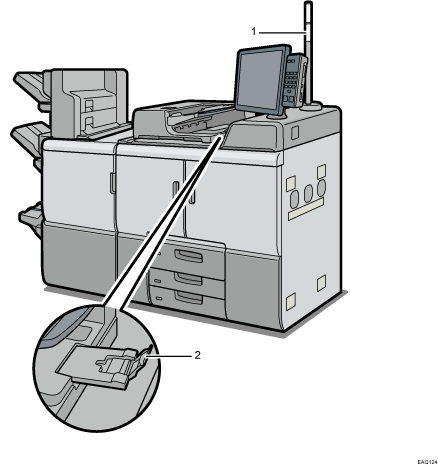

Elölnézet és jobb oldali nézet
Figyelmeztető lámpa
Lásd: A figyelmeztető lámpa funkcióinak ismertetése.
Ez 1. típusú készülékeknél opcionális, más modelleknél csatlakoztatva van.
Automatikus dokumentumadagoló hosszabbító karja
Nagy méretű papír rögzítéséhez húzza ki a hosszabbító kart.

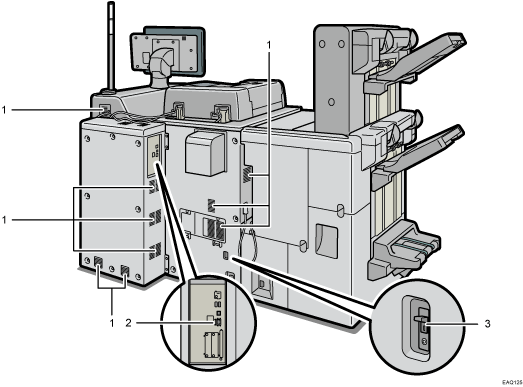

Hátulnézet és jobboldali nézet
Ventilátorok
Megakadályozza, hogy a készülék túlmelegedjen.
Távoli adminisztráció szervizcsatlakozási portja
Ennek révén lehet a távoli adminisztrációs szolgáltatást (RICOH @Remote) az interneten használni. Az adott ország, régió vagy környezet függvényében előfordulhat, hogy a RICOH @Remote nem vehető igénybe.
Érintésvédelmi kapcsoló
Az áramütéstől védi a felhasználót. Az érintésvédelmi kapcsoló ellenőrzéséről a részletes tájékoztatást lásd: Az érintésvédelmi kapcsolók ellenőrzése.
Ha nagy mennyiségű nyomtatási munkát végez magas hőmérsékletű környezetben, a nyomtatási munkákat felfüggesztheti a készülék, és a szellőzőkhöz közeli belső ventilátorok tovább járnak, hogy lehűtsék a készüléket.
A készülék belsejében, a szellőzőnyílások mellett levő ventilátorok tovább működhetnek nagy nyomtatási munkák után a készülék hűtése érdekében.
