Osien nimet ja toiminnot

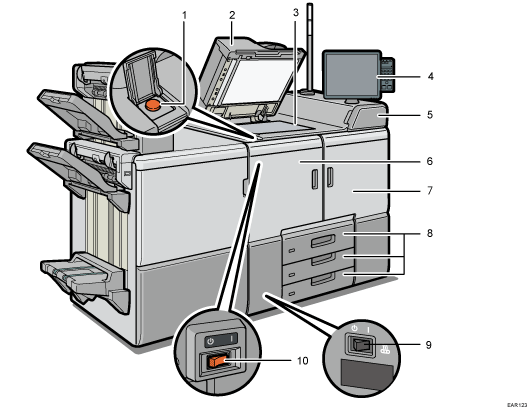

Edestä ja vasemmalta

1. Päävirtakytkin

   Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos kytkin ei ole päällä, avaa päävirtakytkimen kansi ja käännä kytkin päälle.

2. Syöttölaite

   Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.

   Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.

3. Valotustaso

   Aseta alkuperäiset tähän kuvapuoli alaspäin.

4. Käyttöpaneeli

   Katso Laitteen käyttöpaneelin nimet ja toiminnot.

5. Värikasetin kansi

   Avaa vaihtaaksesi väriainekasetit.

6. Vasen etukansi

   Avaa poistaaksesi paperitukokset tai sammuttaaksesi/käynnistääksesi laitteen päävirtakytkimestä.

7. Oikea etukansi

   Avaa poistaaksesi paperitukokset.

8. Paperikasetit (kasetit 1-3)

   Laita paperi tänne. Kasetti 1 on kaksoiskasetti, jossa vasemmalla oleva paperi siirtyy automaattisesti oikealle, kun paperi loppuu.

   Kasetin edessä vasemmalla oleva merkkivalo syttyy, kun paperia syötetään.

9. Siirron lämpökytkin

   Kytkin on vasemman etukannen sisäpuolella. Katso Siirron lämpökytkin.

10. Virtakytkin

    Paina sammuttaaksesi laitteen päävirran. Päävirtakytkimen on oltava päällä normaalin käytön aikana. Kytkin on vasemman etukannen sisäpuolella. Lisätietoja, katso Asiat, joita tulee ja ei tule tehdä.

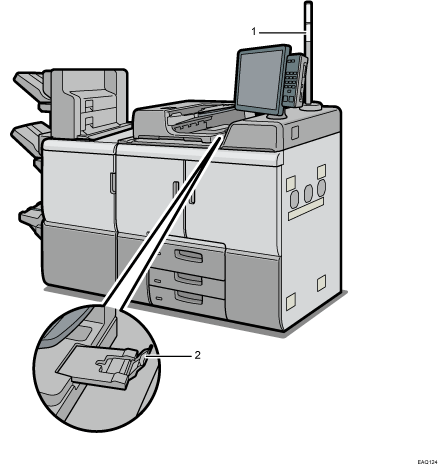

Edestä ja oikealta katsottuna

1. Huomiovalo

   Katso Huomiovalon toimintojen opas.

   Tämä on lisävaruste tyypin 1 laitteissa, mutta yhdistetty muihin malleihin.

2. Syöttölaitteen paperituki

   Vedä paperituki ulos ison paperin tukemiseksi.

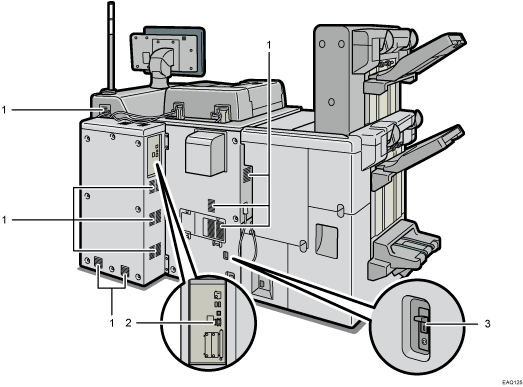

Takaa ja oikealta

1. Tuuletusaukot

   Estävät ylikuumenemisen.

2. Etänä tehtävän huollon yhteysportti

   Käytä tätä käyttääksesi etähallintaa (RICOH @Remote)internetissä. Ricoh @Remote ei välttämättä ole käytössä riippuen maasta, paikkakunnasta ja ympäristöstä.

3. Vikavirtasuojakytkin

   Suojaa käyttäjiä sähköiskulta. Lisätietoja vikavirtasuojakytkimen tarkistamisesta, katso Vikavirtasuojakytkinten tarkastaminen.
