Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων

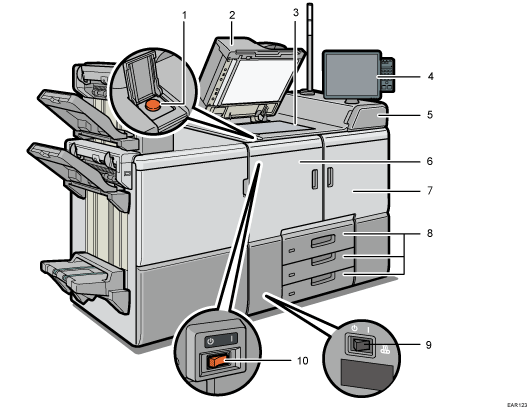

Μπροστινή αριστερή όψη

1. Κεντρικός διακόπτης λειτουργίας

   Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Εάν είναι κλειστός, ανοίξτε το καπάκι του κεντρικού διακόπτη λειτουργίας και ανοίξτε το διακόπτη.

2. ADF

   Κατεβάστε τον αυτόματο τροφοδότη πρωτοτύπων(ADF) πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.

   Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.

3. Πλάκα αντιγραφής

   Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.

4. Πίνακας ελέγχου

   Δείτε Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος.

5. Καπάκι κασέτας τόνερ

   Ανοίξτε για να αλλάξετε κασέτα τόνερ.

6. Μπροστινό αριστερό καπάκι

   Ανοίξτε για να αφαιρέσετε μπλοκαρισμένα χαρτιά ή για να ανοίξετε/κλείσετε τον διακόπτη ρεύματος AC.

7. Μπροστινό δεξιό καπάκι

   Ανοίξτε για να αφαιρέσετε μπλοκαρισμένα χαρτιά.

8. Δίσκοι χαρτιού (Δίσκοι 1-3)

   Τοποθετήστε χαρτί εδώ. Ο Δίσκος 1 είναι ένας δίσκος δύο θέσεων (tandem), όπου το χαρτί μετακινείται αυτόματα από την αριστερή στη δεξιά πλευρά, όταν το χαρτί έχει τελειώσει.

   Κατά την τροφοδοσία χαρτιού ανάβει μια ένδειξη στην μπροστινή αριστερή πλευρά του δίσκου.

9. Διακόπτης θερμαντήρα μεταφοράς

   Ο διακόπτης βρίσκεται μέσα στο μπροστινό αριστερό καπάκι. Δείτε Διακόπτης θερμαντήρα μεταφοράς.

10. Διακόπτης εναλλασσόμενου ρεύματος

    Πατήστε για να διακόψετε πλήρως την τροφοδοσία ρεύματος στο μηχάνημα. Ο διακόπτης ρεύματος πρέπει να παραμένει ανοιχτός σε κανονικές συνθήκες χρήσης. Ο διακόπτης βρίσκεται μέσα στο μπροστινό αριστερό καπάκι. Για λεπτομέρειες, δείτε Ενδεδειγμένες και μη ενδεδειγμενες ενέργειες.

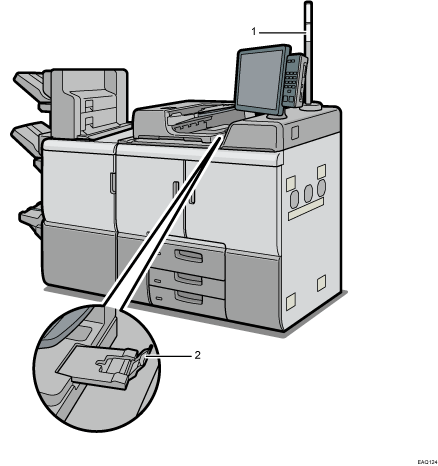

Μπροστινή και δεξιά όψη

1. Φωτεινή ένδειξη ειδοποίησης

   Δείτε Οδηγός Λειτουργιών Φωτεινής Ένδειξης Προσοχής.

   Αυτό το στοιχείο είναι προαιρετικό για τα μηχανήματα Τύπου 1 αλλά περιλαμβάνεται στα άλλα μοντέλα.

2. Προέκταση αυτόματου τροφοδότη πρωτοτύπων (ADF)

   Τραβήξτε αυτήν την προέκταση για την υποστήριξη χαρτιού μεγάλου μεγέθους.

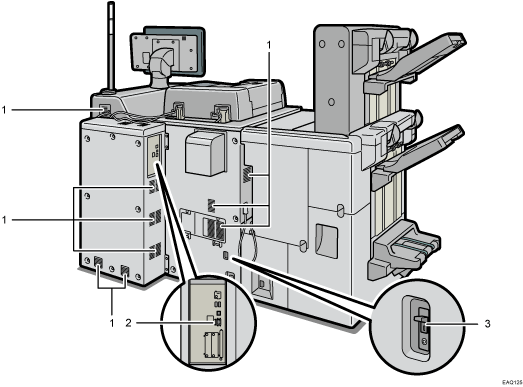

Πίσω δεξιά όψη

1. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.

2. Θύρα σύνδεσης για την υπηρεσία διαχείρισης από απόσταση

   Χρησιμοποιήστε την για την υπηρεσία διαχείρισης από απόσταση (RICOH @Remote) μέσω Internet. Ανάλογα με τη χώρα, την περιφέρεια ή το περιβάλλον, η υπηρεσία RICOH @Remote ενδέχεται να μην είναι διαθέσιμη.

3. Διακόπτης διαρροής προς γείωση

   Προστατεύει από ηλεκτροπληξία. Για λεπτομέρειες σχετικά με τον έλεγχο του διακόπτη διαρροής προς γείωση, δείτε Έλεγχος των διακοπτών διαρροής προς γείωση.
