Funkci skenování můžete použít pouze na zařízeních typu 1, 2 a 3.

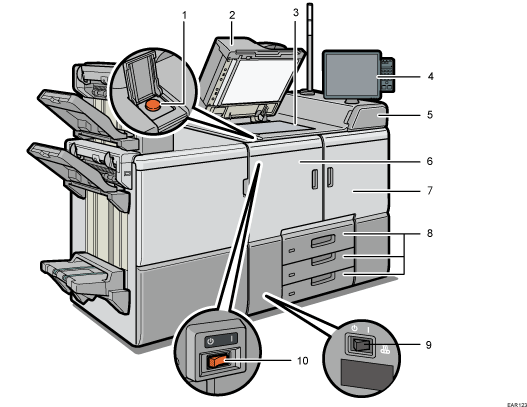

Pohled zepředu a zleva
Hlavní spínač napájení
Chcete-li toto zařízení používat, musíte zapnout hlavní spínač. Pokud je zařízení vypnuto, otevřete krytku hlavního spínače a zapněte ho.
ADF
Pokud pokládáte originál(y) na expoziční sklo, sklopte podavač dolů.
Pro skenování více originálů najednou je vložte do ADF lícem nahoru. Budou podávány jeden po druhém.
Expoziční sklo
Originály pokládejte kopírovanou stranou dolů.
Ovládací panel
Kryt tonerové kazety
Otevřete jej, jestliže chcete vyměnit tonerovou kazetu.
Přední levý kryt
Otevřete, pokud potřebujete odstranit uvíznutý papír nebo zapnout či vypnout hlavní spínač napájení.
Přední pravý kryt
Tento kryt otevřete, pokud potřebujete odstranit uvízlý papír.
Zásobníky papíru (zásobníky 1-3)
Sem vkládejte papír. Zásobník 1 je tandemový zásobník, ve kterém se papír z levé strany automaticky přesouvá doprava v okamžiku, kdy dojde papír.
Při podávání papíru svítí kontrolka na přední levé straně zásobníku.
Spínač ohřívače přenosových válečků
Spínač je pod levým předním krytem. Viz Spínač ohřívače přenosových válečků.
Spínač napájení
Stiskem zcela vypnete zařízení. Za běžného provozu musí být hlavní spínač trvale zapnut. Spínač je pod levým předním krytem. Podrobnosti viz Co dělat a čemu se vyhnout.
Pohled zepředu a zprava
Výstražný indikátor
Viz Průvodce funkcemi výstražného indikátoru.
U typu 1 se jedná o volitelné příslušenství, u ostatních modelů je standardně.
Nástavec vstupní přihrádky ADF
Vytáhněte tento nástavec pro podporu větších papírů.
Pohled zezadu zprava
Ventilační otvory
Brání přehřátí.
Port připojení Služby vzdálené správy
Použijte pro Službu vzdálené správy (RICOH @Remote) přes internet. V závislosti na zemi, regionu nebo prostředí nemusí být RICOH @Remote k dispozici.
Ochranný jistič
Chrání uživatele před úrazem elektrickým proudem. Podrobnosti ohledně kontroly ochranného jističe viz Kontrola ochranných jističů uzemnění.
Při tisku velkého množství tiskových úloh v prostředí s vysokou teplotou mohou být tiskové úlohy pozastaveny a vnitřní ventilátory zařízení v blízkosti ventilačních otvorů se mohou nadále otáčet, aby zařízení ochladily.
Po velké tiskové úloze se může ventilátor uvnitř zařízení v blízkosti ventilačních otvorů nadále otáčet, aby zařízení ochladil.
