Podeu carregar i escanejar originals en màquines dels tipus 1, 2 i 3.

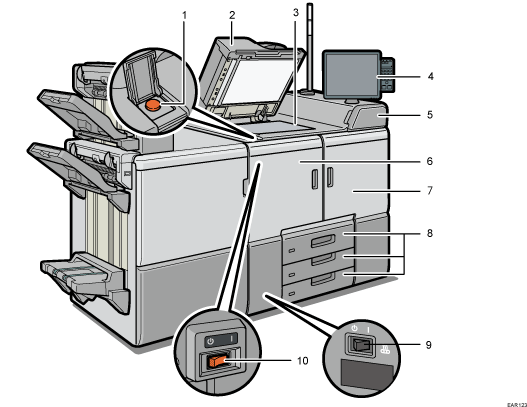

Vista frontal i esquerra
Interruptor principal
Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si està desactivat, obriu la tapa de l'interruptor d'alimentació principal i activeu-lo.
ADF
Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.
Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.
Cristall d'exposició
Col·loqueu els originals cara avall aquí.
Panell de control
Consulteu Guia dels noms i funcions del panell de control de la màquina.
Tapa del cartutx de tòner
Obriu-la per canviar els cartutxos de tòner.
Tapa esquerra frontal
Obriu-la per extreure el paper encallat o encendre/apagar l'interruptor d'alimentació de CA.
Tapa frontal dreta
Obriu-la per extreure el paper encallat.
Safates de paper (safates 1-3)
El paper es carrega per aquí. La safata 1 és una safata tàndem on el paper de l'esquerra es desplaça automàticament a la dreta quan en aquesta ja no en queda.
L'indicador que hi ha a la part frontal dreta de la safata s'il·lumina quan el paper s'està carregant.
Interruptor de l'escalfador de transferència
L'interruptor es troba a l'interior de la tapa frontal esquerra. Vegeu Interruptor de l'escalfador de transferència.
Interruptor d'alimentació de CA
Premeu-lo per apagar completament la màquina. L'interruptor d'alimentació de CA ha d'estar encès durant l'ús normal. L'interruptor es troba a l'interior de la tapa frontal esquerra. Per obtenir més informació, consulteu Recomanacions i prohibicions.

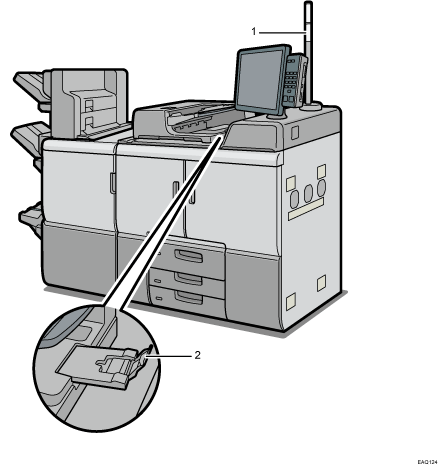

Vista frontal i dreta
Llum d'avís
Consulteu Guia de les funcions del llum d'atenció.
És opcional per a la màquina de tipus 1 però està incorporat en altres models.
Unitat d'extensió de l'ADF
Extraieu l'extensió per treballar amb paper gran.

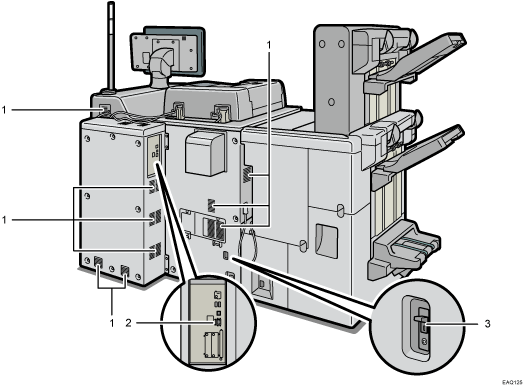

Vista posterior i dreta
Orificis de ventilació
Eviten el sobreescalfament.
Port de connexió de servei d'administració remota
Utilitzeu-lo per emprar el servei d'administració remota (RICOH @Remote) a través d'Internet. En funció del país, regió o entorn, RICOH @Remote pot no estar disponible.
Interruptor de fuita de terra
Protegeix els usuaris de xocs elèctrics. Per obtenir informació sobre com comprovar l'interruptor de fuita de terra, consulteu Comprovació dels interruptors de fuita de terra.
Si realitzeu una gran quantitat de feines d'impressió en un ambient d'alta temperatura, les impressions podrien cancel·lar-se i els ventiladors interiors de la màquina, a prop de les reixes, continuaran refrigerant la màquina.
El ventilador de l'interior de la màquina situat prop dels orificis de ventilació pot seguir funcionant per tal de refrigerar la màquina després d'una feina d'impressió de gran volum.
