Guia de funções dos opcionais externos do equipamento.

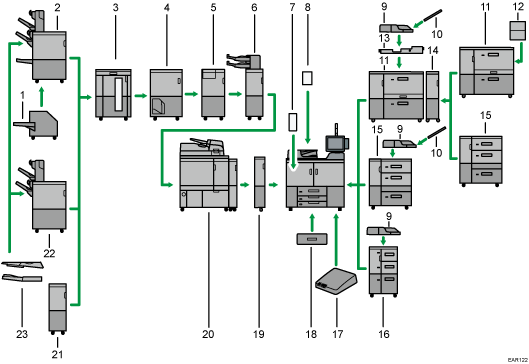

Equipamentos do Tipo 2, 3, 4 ou 5

Ilustração com numeração da imagem de opcionais externos

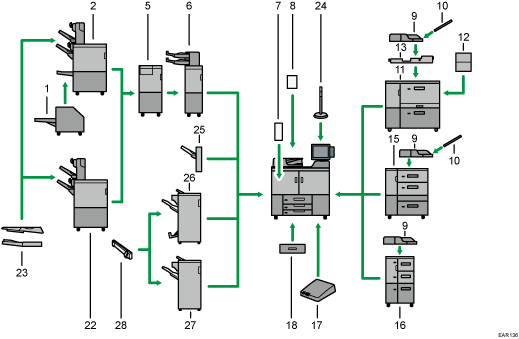

Equipamento do Tipo 1

Ilustração com numeração da imagem de opcionais externos

  1. Aparador

    Corta a borda anterior do livro após a lombada ser costurada.

  2. Booklet Finisher SR5120

    Organiza, empilha e grampeia várias folhas de papel. A função de grampear na dobra pode grampear várias folhas de papel no centro e dobrá-las na forma de folhetos. Consiste nas seguintes bandejas de papel:

    • Bandeja 1 de separação em espinha do finalizador

    • Bandeja 2 de separação em espinha do finalizador

    • Bandeja de folhetos do finalizador

    É possível perfurar as cópias ou as impressões se a unidade de perfuração opcional estiver instalada no finalizador.

  3. Empilhador de grande capacidade

    Consiste nas seguintes bandejas de papel:

    • Bandeja superior do empilhador

    • Bandeja do empilhador

    A bandeja superior do empilhador tem capacidade para até 250 folhas de papel e a bandeja do empilhador tem capacidade para até 5 000 folhas de papel. Você pode conectar até dois empilhadores de alta capacidade.

  4. Unidade de encadernação de argolas

    Encaderna folhas de papel com argolas.

  5. Unidade de dobragem múltipla

    Aplica as seguintes dobras: Dobra simples, Dobra de carta para fora, Dobra de carta para dentro, Dobra dupla paralela, Dobra em portada e Dobra em Z.

  6. Intermediário

    Insere capa ou separadores em papel copiado ou impresso.

  7. Unidade alisadora

    Alisa o papel enrolado para evitar atolamentos de papel.

  8. Kit de detecção de alimentação dupla ADF

    Detecta alimentação dupla do original quando colocado no ADF.

  9. Bandeja de alimentação manual múltipla (bandeja A)

    Comporta até 500 folhas de papel.

  10. Bandeja de folhas de banner da bandeja de alimentação manual múltipla (bandeja A)

    Permite carregar papel de formato grande na bandeja de alimentação manual múltipla (bandeja A).

  11. LCT largo de duas bandejas

    Comporta até 4.800 folhas de papel. Você pode colocar papéis com tamanho até SRA3 ou 13 × 191/5. É possível conectar até dois LCTs com duas bandejas largos.

  12. Bandeja da folha de banner do LCT largo de duas bandejas

    Permite carregar papel de formato grande no LCT com duas bandejas largo.

  13. Kit de conexão de alimentação manual múltipla

    Fixa a bandeja de alimentação manual múltipla (Bandeja A) ao LCT com duas bandejas largo.

  14. Unidade de transporte do LCT largo de duas bandejas

    Conecta um LCT largo com duas bandejas a um LCT largo adicional.

  15. LCT largo de três bandejas

    Comporta até 4.000 folhas de papel. É possível colocar papéis cujo tamanho seja, no máximo, SRA3 ou 13 × 191/5.

  16. LCT

    Comporta até 4.550 folhas de papel.

  17. Gabinete da interface

    Permite conectar opcionais estendidos ao equipamento.

  18. Unidade de bandeja A3/11 × 17

    Utilizando esta unidade, você pode colocar papel de formato A3, 11 × 17 ou superior na bandeja 1. Se você instalar a unidade de bandeja A3/11 × 17 no seu equipamento, não poderá utilizá-la como uma bandeja em tandem.

    Acende-se um indicador no lado frontal esquerdo da bandeja quando o papel está a ser alimentado.

  19. Unidade de arrefecimento

    Resfria as cópias ou impressões.

  20. Encadernação sem costura

    Aplica cola à lombada para encadernar folhas em um folheto.

  21. Unidade de transferência do finalizador

    Este opcional é necessário para conectar o finalizador de outro fabricante.

  22. Finisher SR5110

    Organiza, empilha e grampeia várias folhas de papel. Consiste nas seguintes bandejas de papel:

    • Bandeja 1 de separação em espinha do finalizador

    • Bandeja 2 de separação em espinha do finalizador

    É possível perfurar as cópias ou as impressões se a unidade de perfuração opcional estiver instalada no finalizador.

  23. Bandeja de saída para folha de banner série SR5000

    Permite a impressão de papel com comprimento horizontal de 487,8 mm ou superior no finalizador SR5110 ou finalizador de folhetos SR5120.

  24. Luz de aviso

    O status de operação do equipamento é indicado por luzes. Este é um opcional para equipamentos do Tipo 1, mas está conectado a outro modelo.

    Consulte a Guia de funções da luz de aviso.

  25. Bandeja de separação em espinha

    Essa bandeja separa e empilha folhas impressas por cópia ou trabalho de impressão.

  26. Booklet Finisher SR5100

    Organiza, empilha e grampeia várias folhas de papel. Consiste nas seguintes bandejas de papel:

    • Bandeja superior do finalizador

    • Bandeja de separação em espinha do finalizador

    • Bandeja de folhetos do finalizador

    É possível perfurar as cópias ou as impressões se a unidade de perfuração opcional estiver instalada no finalizador.

  27. Finisher SR5090

    Organiza, empilha e grampeia várias folhas de papel. Consiste nas seguintes bandejas de papel:

    • Bandeja superior do finalizador

    • Bandeja de separação em espinha do finalizador

    É possível perfurar as cópias ou as impressões se a unidade de perfuração opcional estiver instalada no finalizador.

  28. Movimento de saída

    Move as folhas encaminhadas para a bandeja de separação em espinha do finalizador

Nota

  • Não é possível instalar vários finalizadores ao mesmo tempo.

  • Não é possível instalar simultaneamente a unidade de encadernação de argolas e a unidade de encadernação sem costura.

  • Se você tiver conectado dois empilhadores de alta capacidade, não poderá instalar a unidade de dobragem múltipla, a unidade de encadernação de argolas ou a unidade de encadernação sem costura.

  • Para instalar a unidade dobrável múltipla, é necessária uma das seguintes unidades: Finisher SR5110, Booklet Finisher SR5120, caixa de interface ou empilhador de alta capacidade.

  • A instalação da unidade de encadernação de argolas ou a unidade de encadernação sem costura só poderá ser feita se um dos seguintes opcionais estiver instalado: Finisher SR5110, Booklet Finisher SR5120 ou o empilhador de alta capacidade.

  • Só será possível instalar o aparador se o Booklet Finisher SR5120 estiver instalado.

  • A bandeja de alimentação manual múltipla (bandeja A) só poderá ser instalada se o LCT ou o LCT largo de três bandejas estiver instalado. No entanto, você só poderá encaixar a bandeja de alimentação múltipla (bandeja A) no LCT largo de duas bandejas se o kit de instalação de alimentação manual múltipla estiver instalado.

  • A bandeja de folhas de banner do LCT largo de duas bandejas pode ser conectada às seguintes bandejas:

    • Ao usar um único LCT com duas bandejas largos: TrayT1

    • Ao usar 2 LCTs de duas bandejas conectados: TrayT3

  • Ao usar vários LCTs de duas bandejas conectados, a bandeja de alimentação manual múltipla (Bandeja A) pode ser conectada somente ao LCT largo com duas bandejas mais próximo do equipamento.
