É possível carregar e digitalizar originais em equipamentos do Tipo 1, 2 ou 3.

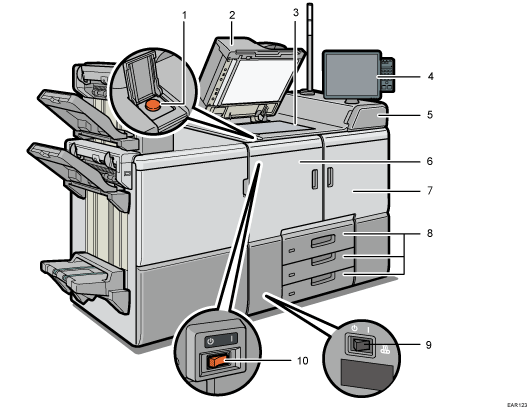

Vista frontal e esquerda
Interruptor de alimentação principal
Para operar o equipamento, o interruptor de alimentação principal deve estar ligado. Se estiver desligado, abra a tampa e ligue o interruptor.
ADF
Coloque o ADF sobre os originais colocados no vidro de exposição.
Se você colocar uma pilha de originais no ADF, eles serão alimentados automaticamente, um a um.
Vidro de exposição
Coloque aqui os originais com a face virada para baixo.
Painel de controle
Consulte a Guia de nomes e funções do painel de controle do equipamento..
Tampa do cartucho do toner
Abra esta tampa para substituir os cartuchos de toner.
Tampa esquerda frontal
Abra para remover atolamentos de papel ou para ligar/desligar o botão de alimentação.
Tampa direita frontal
Abrir para remover os papéis atolados.
Bandejas de papel (bandejas 1 a 3)
Coloque papel aqui. A bandeja 1 é uma bandeja em tandem, na qual o papel do lado esquerdo é automaticamente transferido para o lado direito quando esse lado estiver sem papel.
Acende-se um indicador no lado frontal esquerdo da bandeja quando o papel está a ser alimentado.
Interruptor do aquecedor de transferência
O interruptor está dentro da tampa frontal esquerda. Consulte a Interruptor do aquecedor de transferência.
Interruptor de alimentação
Pressione para desligar o equipamento completamente. O interruptor de alimentação deve estar na posição "ligado" em uso normal. O interruptor está dentro da tampa frontal esquerda. Para obter mais informações, consulte a O que fazer e não fazer.

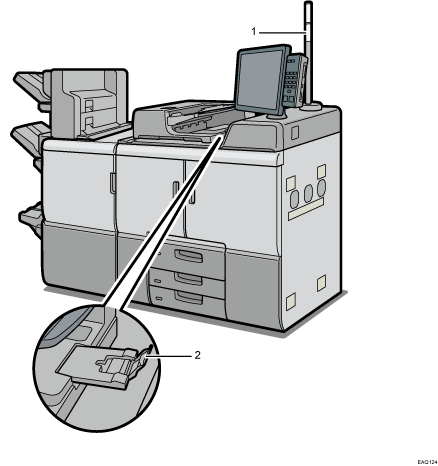

Vista frontal e direita
Luz de aviso
Consulte a Guia de funções da luz de aviso.
Este é um opcional para equipamentos do Tipo 1, mas está conectado a outro modelo.
Extensor do ADF
Puxe o extensor ao usar papel grande.

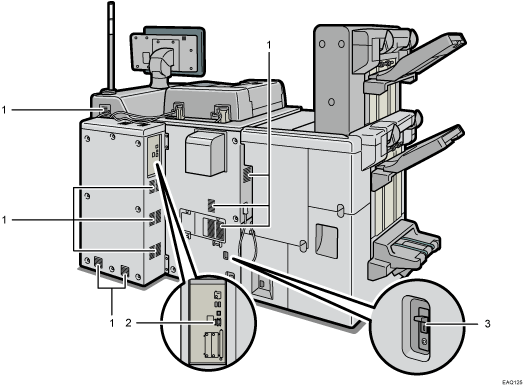

Vista traseira e direita
Saídas de ar
Previnem o superaquecimento.
Porta de conexão do serviço de administração remota
Use-a para empregar o serviço de administração remota (RICOH @Remote) pela Internet. Dependendo do país, região ou ambiente, o RICOH @Remote pode estar indisponível.
Disjuntor diferencial
Protege os usuários de choques elétricos. Para obter mais informações sobre como verificar o disjuntor diferencial, consulte a Verificar os disjuntores diferenciais.
Se você executar uma grande quantidade de trabalhos de impressão em um ambiente de alta temperatura, os trabalhos de impressão talvez sejam suspensos e os ventiladores internos do equipamento junto das aberturas de ventilação continuarão funcionando para resfriarem o equipamento.
O ventilador dentro do equipamento, perto das saídas de ar, pode continuar funcionando para resfriar o equipamento após um trabalho de impressão grande.
