Guide till komponenter (huvudsakligen Nordamerika)

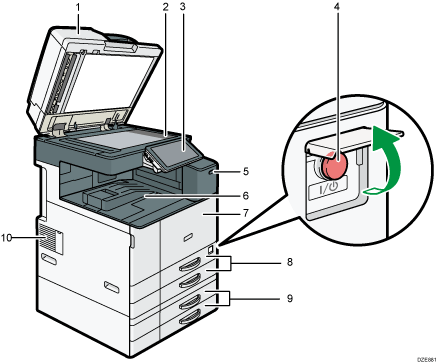

Vy framifrån och från vänster

1. Dokumentmatare (ADF)

   Fäll ner dokumentmataren över original som ligger på originalglaset.

   Om du placerar en bunt original i den automatiska dokumentmataren, matas originalen automatiskt ett i taget.

2. Originalglas

   Placera originalen med texten nedåt. För mer information, se Placera original på originalglaset.

3. Kontrollpanel

   Se Guide till namn och funktioner på maskinens kontrollpanel.

4. Huvudströmbrytare

   Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd, öppna luckan till huvudströmmen och slå på huvudströmbrytaren.

5. Rörelsedetektor

   Rörelsedetektorn sitter på maskinens högra sida. För mer information, se handboken Komma igång.

6. Internt utmatningsfack 1

   Kopior, utskrifter och faxmeddelanden levereras här.

7. Frontlucka

   Öppna för att komma åt maskinens insida.

8. Papperskassetter (Kassetter 1–2)

   Fyll på papper här. För mer information, se Fylla på papper.

9. Nedre papperskassetter

   Fyll på papper här. För mer information, se Fylla på papper.

10. Ventilation

    Förhindrar överhettning.

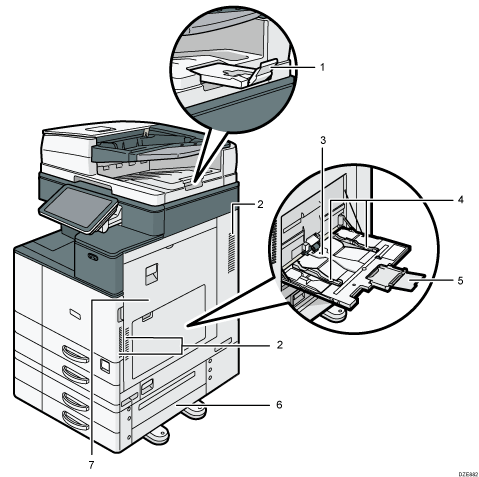

Vy framifrån och från höger

1. Dokumentmatarens förlängning

   Dra ut förlängningen för att stödja större papper.

2. Ventilation

   Förhindrar överhettning.

3. Sidoinmatningsfack

   Använd för att kopiera eller skriva ut på OH-film, självhäftande etiketter och papper som inte kan placeras i papperskassetterna. För mer information, se Fylla på papper i sidoinmatningsfacket.

4. Pappersguider

   När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.

5. Förlängning

   Dra ut den här förlängningen när du fyller på med papper som är större än A4, 8¹/₂ × 11 i sidoinmatningsfacket.

6. Nedre höger lucka

   Öppna denna lucka när pappersstopp inträffar.

7. Höger lucka

   Öppna denna lucka när pappersstopp inträffar.

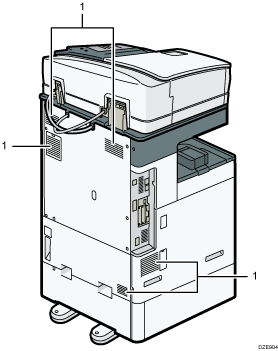

Vy bakifrån och från vänster

1. Ventilation

   Förhindrar överhettning.
