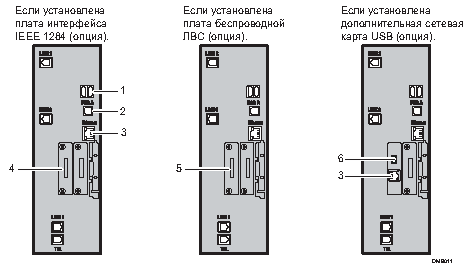

В этом разделе описано, как определить интерфейс устройства и подключить аппарат в соответствии с имеющейся сетевой средой.
USB-хост
Порт для подключения кабеля с интерфейсом USB или устройства с интерфейсом USB
Используйте этот интерфейс для подключения аппарата к устройству аутентификации карт, внешней клавиатуры или Bluetooth.
Порт USB 2.0 [тип B]
Порт для подключения кабеля интерфейса USB 2.0 [тип B].
Интерфейс позволяет аппарату печатать через соединение USB.
Другой конец USB кабеля должен быть подключен к расширенному USB порту дополнительной сетевой карты USB.
Не подключайте кабель к другим устройствам, кроме аппарата.
Порт Ethernet
Порт для использования кабеля 100BASE-TX или 10BASE-T.
Используйте этот интерфейс для подключения аппарата к сети.
При необходимости использования кабеля с интерфейсом Ethernet, поддерживающего 1000BASE-T, свяжитесь с торговым представителем или службой технической поддержки.
Порт IEEE 1284 (опция)
Порт для подключения кабеля интерфейса IEEE 1284
Порт беспроводной локальной сети (опция)
Порт для использования беспроводной локальной сети
Расширенный порт USB дополнительной сетевой карты USB
Порт для подключения кабеля USB из комплекта поставки.
Другой конец кабеля USB из комплекта поставки необходимо подключить к порту USB 2.0 [типа B].
Не подключайте кабель к другим устройствам, кроме аппарата.
Этот разъем А предназначен только для одного модуля: одновременно можно установить только одну плату интерфейса IEEE 1284, один интерфейс беспроводной локальной сети или один сервер устройств USB.
Порт Ethernet и интерфейс беспроводной локальной сети нельзя использовать одновременно. Если установлен опциональный интерфейс беспроводной локальной сети, для [Тип LAN (сети)] в [Парам.интерф.] меню [Параметры системы] необходимо установить значение [Беспров.ЛВС].
Модули интерфейса Bluetooth и беспроводной локальной сети использовать одновременно нельзя.
